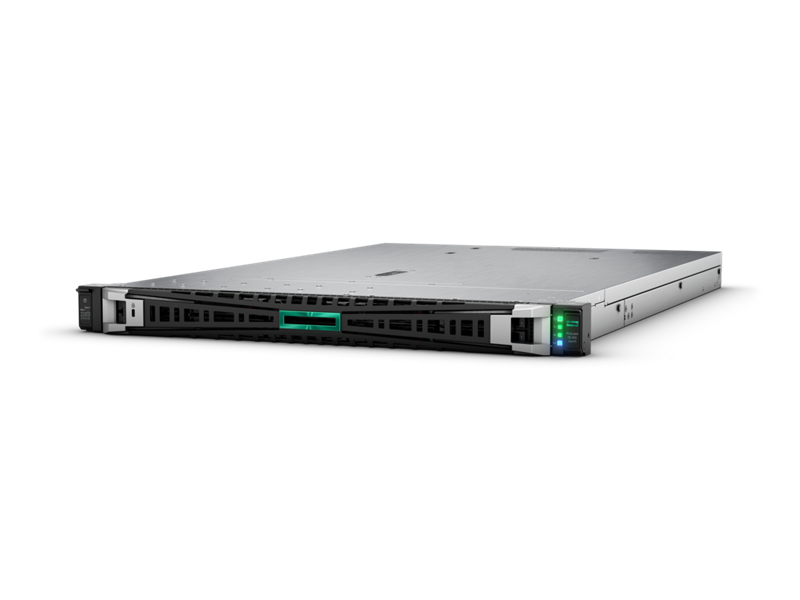

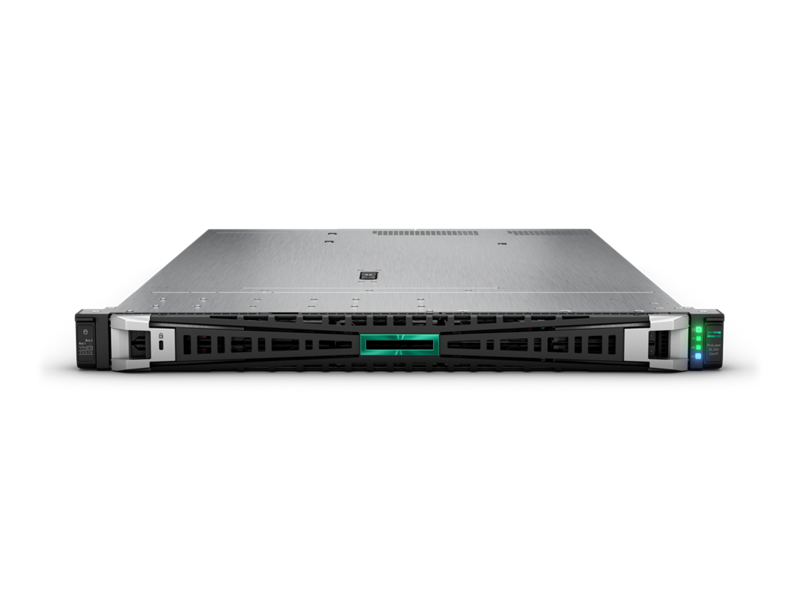

Сервер HPE ProLiant DL365 Gen11

HPE ProLiant DL365 Gen11: двухсокетный сервер 1U на AMD EPYC

HPE ProLiant DL365 Gen11 - стоечный сервер форм-фактора 1U с двумя процессорными сокетами. Платформа поддерживает процессоры AMD EPYC 9004 4-го поколения и AMD EPYC 9005 5-го поколения, память HPE DDR5 Smart Memory и интерфейс PCIe 5.0. В зависимости от комплектации сервер может поставляться с одним или двумя процессорами.

Высокая плотность ядер и компактный корпус делают платформу подходящей для виртуализации, VDI, баз данных, аналитики, инженерных расчётов и других нагрузок, которым требуются значительные вычислительные ресурсы в ограниченном пространстве стойки. Процессоры, память, дисковые корзины, контроллеры, сетевые адаптеры и блоки питания выбираются под конкретный проект.

Для каких задач подходит HPE ProLiant DL365 Gen11

DL365 Gen11 одинаково подходит для целого набора сценариев, однако конфигурацию необходимо рассчитывать под характер нагрузки и требования используемого программного обеспечения.

• виртуализация высокой плотности и инфраструктура виртуальных рабочих столов;
• контейнерные платформы, облачные сервисы и программно-определяемая инфраструктура;
• масштабируемые базы данных, аналитика и обработка больших наборов данных;
• электронное проектирование, CAD и инженерные расчёты;
• вычислительные узлы и HPC-нагрузки, чувствительные к числу ядер и пропускной способности памяти;
• задачи с GPU, если выбрано совместимое шасси, ускорители, питание и охлаждение.

Форм-фактор 1U выгоден при ограниченном месте в стойке. Если проекту требуется больше локальных накопителей, полноразмерных плат расширения или несколько ускорителей высокой мощности, платформу следует сравнить с сервером 2U.

Процессоры AMD EPYC 4-го и 5-го поколений

Платформа поддерживает до двух процессоров AMD EPYC серий 9004 или 9005. Для совместимых моделей 5-го поколения доступно до 160 ядер на процессор, а двухсокетная конфигурация обеспечивает до 160 линий PCIe 5.0. В системе с двумя CPU устанавливаются одинаковые процессоры.

Процессор выбирают по числу ядер, базовой частоте, объёму кэша, тепловому пакету и модели лицензирования программного обеспечения. Для виртуализации и параллельных расчётов обычно важна плотность ядер, а для приложений с высокой нагрузкой на одно ядро - частота. Процессоры с TDP выше 240 Вт требуют производительных радиаторов и вентиляторов либо совместимого жидкостного охлаждения.

Оперативная память HPE DDR5 Smart Memory

В сервере предусмотрено 24 слота DDR5 RDIMM - по 12 слотов и 12 каналов на каждый процессорный сокет. С двумя процессорами платформа поддерживает до 6 ТБ памяти при установке 24 модулей по 256 ГБ. В однопроцессорной конфигурации доступны 12 слотов и до 3 ТБ.

С процессорами AMD EPYC 9004 память работает со скоростью до 4800 MT/s, а с AMD EPYC 9005 - до 6400 MT/s. Фактическая скорость зависит от модели процессора, типа модулей и схемы заполнения каналов. Для равномерной пропускной способности память распределяют симметрично по каналам установленных CPU.

Основные характеристики HPE ProLiant DL365 Gen11

Таблица отражает возможности платформы. Конкретный готовый сервер может иметь один процессор, один блок питания, минимальный объём памяти и шасси без установленных накопителей. Максимальные параметры разных конфигураций также не следует считать доступными одновременно без проверки совместимости компонентов.

Варианты шасси и дисковых корзин

Для платформы доступны отдельные исполнения с накопителями SFF, EDSFF и GPU-шасси. Выбранный корпус определяет глубину сервера, тип backplane, число накопителей и доступные варианты расширения.

• шасси 8SFF с возможностью расширения до 10 фронтальных накопителей SFF;
• шасси до 20 накопителей EDSFF E3.S NVMe;
• GPU-шасси с 8 EDSFF или 4 SFF U.3 NVMe и местами для ускорителей;
• опциональная загрузочная подсистема HPE NS204i-u с M.2 NVMe.

Наличие корзины 8SFF означает число доступных отсеков, а не восемь установленных дисков. Поддержка SAS, SATA и NVMe зависит от backplane, контроллера и кабельного комплекта. Для процессоров с TDP от 320 Вт действуют дополнительные ограничения по максимальному числу накопителей.

RAID и загрузочная подсистема

Сервер поддерживает контроллеры HPE Compute MR Gen11 и HPE Compute SR Gen11. В зависимости от требуемого числа линий, типа корзины и интерфейсов накопителей используются OCP-контроллеры либо платы PCIe. Для внешних SAS-систем хранения может применяться HPE E208e-p. Программный RAID для этой платформы не поддерживается.

Аппаратный RAID, интерфейс накопителей и backplane необходимо выбирать как единую систему. Поддерживаемые уровни RAID зависят от модели контроллера и лицензии. Для операционной системы можно предусмотреть отдельное загрузочное устройство HPE NS204i-u или NS204i-u v2 с двумя M.2 NVMe, не занимая основные фронтальные отсеки.

Сеть и возможности расширения

Платформа использует интерфейс PCIe 5.0 и поддерживает до двух посадочных мест OCP 3.0. Базовый райзер предоставляет слот PCIe x16, а доступность второго стандартного слота зависит от второго процессора, райзера и выбранных опций. В GPU-исполнении дополнительные слоты используются для графических ускорителей.

Сетевые порты в CTO-конфигурации выбираются отдельно в виде адаптеров OCP 3.0 или PCIe. Это позволяет подобрать Ethernet, InfiniBand или Fibre Channel под архитектуру центра обработки данных. Фактическое число портов и скорость определяются установленной сетевой картой, а не названием платформы.

Поддержка GPU

GPU-исполнение HPE ProLiant DL365 Gen11 поддерживает до двух ускорителей одинарной ширины или до двух ускорителей двойной ширины. В официальных конфигурациях доступны, в частности, NVIDIA A16 и NVIDIA L4. Наличие поддержки не означает, что ускорители входят в комплект поставки.

При выборе GPU необходимо одновременно проверить специальное шасси, райзеры, кабели питания, мощность блоков, производительные вентиляторы и допустимую дисковую конфигурацию. GPU-шасси имеет большую глубину, чем исполнения SFF и EDSFF.

Система питания и охлаждение

Для сервера доступны блоки питания HPE Flex Slot с горячей заменой: 800 Вт Platinum, 1000 Вт Titanium, 1600 Вт Platinum и 1600 Вт -48 VDC. Можно установить один или два одинаковых блока. Резервирование зависит от потребления конкретной конфигурации и не определяется только наличием двух БП.

Система поддерживает до семи вентиляторов с резервированием. Производительные вентиляторы требуются для процессоров с TDP выше 240 Вт, NVMe и SAS4, корзины 10SFF, шасси EDSFF и GPU-конфигураций. Для совместимых процессоров доступно прямое жидкостное охлаждение.

Рекомендуемые конфигурации по задачам

Для виртуализации и VDI

Для высокой плотности виртуальных машин обычно выбирают два процессора, равномерно заполненные каналы памяти, отдельную загрузочную подсистему и два блока питания. Объём RAM рассчитывают по числу виртуальных машин, резерву гипервизора и плану роста.

Для баз данных и аналитики

Важны баланс частоты и числа ядер, достаточный объём памяти и дисковая подсистема с предсказуемой задержкой. NVMe подходит для активных данных и журналов, а аппаратный RAID выбирают с учётом требуемой отказоустойчивости и профиля записи.

Для контейнеров и облачной инфраструктуры

Приоритетами становятся вычислительная плотность, сетевые адаптеры с необходимой пропускной способностью и возможность автоматизированного управления. Однопроцессорная сборка подходит для умеренной нагрузки, а второй CPU расширяет вычислительные ресурсы, число доступных каналов памяти и возможности PCIe.

Для интенсивного ввода-вывода

Исполнение EDSFF подходит для проектов, которым требуется большое число NVMe и высокая плотность хранения. При проектировании необходимо согласовать накопители, backplane, RAID-контроллер, кабели, охлаждение и ограничения выбранных процессоров.

Для вычислений и GPU-инференса

Для HPC выбирают процессоры с подходящим числом ядер, достаточную память на ядро и высокоскоростную сеть. Для задач, использующих GPU, требуется отдельное GPU-шасси и проверка совместимости конкретного ускорителя с питанием и охлаждением.

Управление, безопасность и обслуживание

HPE iLO 6 обеспечивает удалённый мониторинг состояния сервера, управление питанием и доступ к средствам обслуживания. HPE Intelligent Provisioning помогает развернуть операционную систему и выполнить базовую настройку. Для централизованного управления могут использоваться HPE OneView и HPE Compute Ops Management, при этом отдельные возможности требуют лицензии или подписки.

HPE Silicon Root of Trust связывает микропрограмму сервера с аппаратным корнем доверия и помогает контролировать её целостность до загрузки системы. Возможности удалённой консоли, расширенной автоматизации и управления парком оборудования зависят от выбранной лицензии.

Комплектация HPE ProLiant DL365 Gen11 P55016-B21

Артикул P55016-B21 относится к готовой однопроцессорной конфигурации на базе AMD EPYC 9124 4-го поколения. Установленный процессор имеет 16 ядер, базовую частоту 3,0 ГГц и TDP 200 Вт. Эта конфигурация поставляется с одним процессором, хотя платформа поддерживает установку двух CPU.

Базовая комплектация P55016-B21 включает 32 ГБ DDR5-4800 RDIMM, шасси 8SFF с возможностью расширения фронтальной корзины до 10SFF, контроллер HPE MR408i-o Gen11 с кэшем 4 ГБ, сетевой адаптер Broadcom BCM5719 OCP 3.0 с четырьмя портами 1GbE и один блок питания HPE Flex Slot 800 Вт. Накопители не входят в стандартную поставку этой конфигурации.

Максимальные характеристики платформы - два процессора, 6 ТБ памяти, скорость 6400 MT/s и другие варианты шасси - требуют отдельного подбора компонентов и не являются характеристиками базовой комплектации P55016-B21.

Что проверить перед заказом

• точный артикул, регион поставки и состав готовой конфигурации;
• поколение, модель и количество процессоров;
• объём памяти, число модулей и схема заполнения каналов;
• исполнение шасси, глубину корпуса и совместимость со стойкой;
• тип backplane, число отсеков и фактически установленные накопители;
• модель RAID-контроллера, кэш, уровни RAID и необходимые кабели;
• наличие загрузочной подсистемы HPE NS204i-u;
• сетевые адаптеры OCP 3.0 или PCIe и требуемые скорости портов;
• райзеры, GPU и влияние опций на доступные слоты;
• мощность и количество блоков питания, а также режим резервирования;
• тип вентиляторов, радиаторов и требования к жидкостному охлаждению;
• рельсы, кабельный органайзер, лицензии управления и сервисную поддержку.

Кому подойдёт HPE ProLiant DL365 Gen11

Сервер подойдёт компаниям, которым нужна плотная двухсокетная платформа 1U на AMD EPYC для виртуализации, VDI, баз данных, аналитики и вычислительной инфраструктуры. Поддержка процессоров 4-го и 5-го поколений, 24 слотов DDR5, PCIe 5.0 и разных дисковых исполнений позволяет адаптировать систему к нагрузке.

Форм-фактор:

1U

Размеры:

42,9 x 448,8 x 818,3 мм

Процессоры:

1 или 2 процессора AMD EPYC 4-го и 5-го поколения которые поддерживают до 160 ядер

Оперативная память:

До 24 модулей DDR5 DIMM с частотой до 6400 MT/s

Максимально поддерживаемый объем 6 TB.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина:

- до 8 дисков SFF (2,5”) с дополнительным комплектом оптического привода и опциональными отсеками для накопителей SFF (2,5”) или NVMe.

- до 20 дисков EDSFF.

- 2 графических процессора одинарной ширины или 2 графических процессора двойной ширины с отсеком для 8 дисков EDSFF или 4 дисков SFF (2,5”) U.3 NVMe.

RAID контроллеры:

Внутренний контроллер:

SR932i Gen11, MR416i Gen11, MR408i Gen11, MR216i Gen11

Внешний контроллер: E208e SR Gen10

Поддерживаемые GPU:

NVIDIA L4 24GB, NVIDIA A16 64GB

Блоки питания:

800, 1600 Вт Platinum, горячая замена, резервирование 1+1.

1600 Вт 48VDC, горячая замена, резервирование 1+1.

1000 Вт Titanium, горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand: 100, 200 Gb

FibreChannel: 32, 64 Gb

Удалённое управление:

iLO
