Сервер HPE ProLiant DL345 Gen11

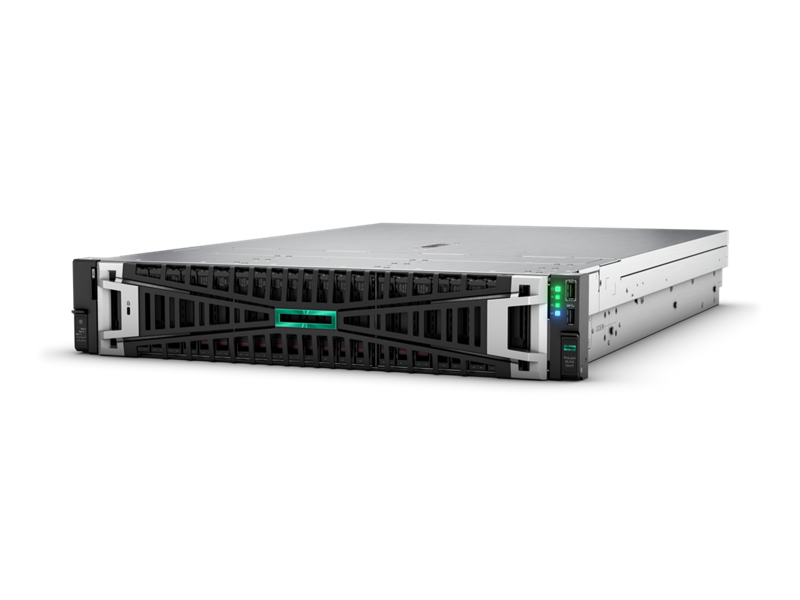

HPE ProLiant DL345 Gen11 - односокетный стоечный сервер форм-фактора 2U на базе процессоров AMD EPYC 9004 4-го поколения и AMD EPYC 9005 5-го поколения. Платформа сочетает до 160 процессорных ядер, память HPE DDR5 Smart Memory, интерфейс PCIe 5.0 и большой выбор дисковых шасси.

Модель рассчитана на проекты, которым требуется высокая производительность одного процессорного сокета и значительная локальная ёмкость хранения. Сервер подходит для виртуализации, программно-определяемых хранилищ, баз данных, аналитики, обработки видео и других нагрузок с интенсивным вводом-выводом.

Когда стоит выбрать HPE ProLiant DL345 Gen11

Платформу стоит рассматривать, если двух процессорных сокетов не требуется, но важны большое число ядер, широкие возможности PCIe и гибкая дисковая подсистема. Односокетная архитектура исключает необходимость покупки второго CPU и может сократить число лицензируемых сокетов. При лицензировании по ядрам итоговая стоимость зависит от числа активных ядер и правил конкретного программного продукта.

• виртуализация и контейнерные платформы с высокой плотностью вычислений;
• программно-определяемые хранилища и файловые сервисы;
• базы данных, аналитика и обработка больших объёмов информации;
• видеотранскодирование и медиасервисы;
• резервное копирование и архивные системы с дисками LFF;
• вычислительные задачи и GPU-нагрузки в совместимом шасси.

Если нагрузка требует двух независимых процессоров, более 3 ТБ оперативной памяти или масштабирования ресурсов по двум сокетам, следует сравнить DL345 Gen11 с двухсокетными моделями HPE ProLiant.

Процессор AMD EPYC 4-го или 5-го поколения

В сервер устанавливается один процессор AMD EPYC серии 9004 или 9005. Модели 4-го поколения поддерживают до 128 ядер, а процессоры 5-го поколения - до 160 ядер. Один CPU предоставляет до 128 линий PCIe 5.0 для дисковой подсистемы, сетевых адаптеров, контроллеров и ускорителей.

Процессор выбирают по числу ядер, частоте, объёму кэша, тепловому пакету и правилам лицензирования программного обеспечения. Для виртуализации и параллельных задач обычно важна плотность ядер, а для приложений с высокой нагрузкой на одно ядро - базовая и максимальная частота. Конфигурации с CPU высокой мощности требуют производительных вентиляторов и подходящего радиатора.

Оперативная память HPE DDR5 Smart Memory

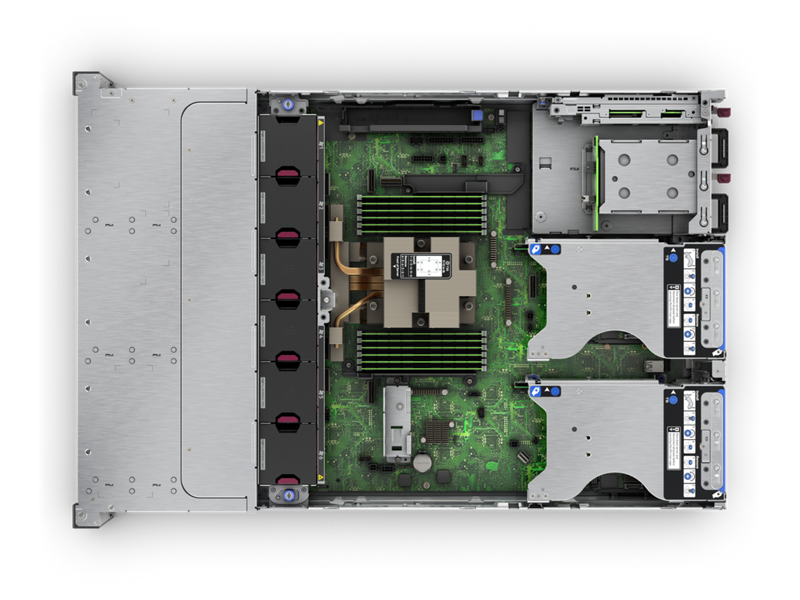

Платформа имеет 12 слотов HPE DDR5 Smart Memory RDIMM - по одному модулю на каждый из 12 каналов процессора. Максимальный объём составляет 3 ТБ при установке 12 модулей по 256 ГБ. LRDIMM и энергонезависимая Persistent Memory не поддерживаются.

С процессорами AMD EPYC 9004 память работает со скоростью до 4800 MT/s, а с AMD EPYC 9005 - до 6400 MT/s. Фактическая скорость зависит от модели CPU, установленных модулей и их совместимости. Для использования полной пропускной способности каналы заполняют равномерно.

Основные характеристики HPE ProLiant DL345 Gen11

Таблица показывает предельные возможности платформы, а не состав каждого готового сервера. Максимальное число дисков требует определённого шасси, корзин, backplane, контроллеров и кабелей. Процессор, память, накопители, сетевые карты, GPU и блоки питания зависят от выбранной спецификации.

Варианты корпуса и дисковых корзин

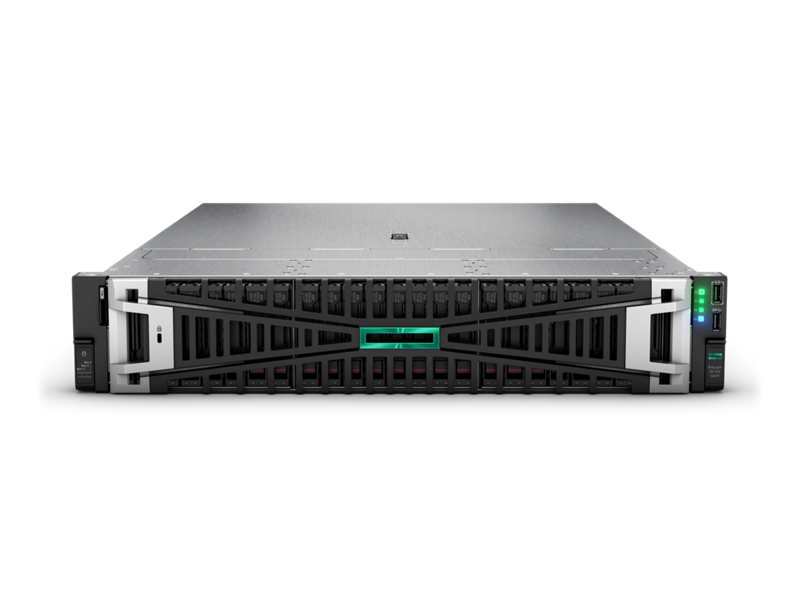

DL345 Gen11 выпускается в нескольких исполнениях 2U. Шасси выбирают до заказа, поскольку оно определяет тип накопителей, глубину корпуса и доступные варианты расширения.

• 8SFF с возможностью установки дополнительных фронтальных, средних и задних корзин - до 34 SFF;
• 24SFF с дополнительной средней корзиной 8SFF и задней корзиной 2SFF - до 34 SFF;
• 8LFF с дополнительными фронтальной корзиной 4LFF, средней корзиной 4LFF и задней корзиной 4LFF - до 20 LFF;
• EDSFF E3.S с масштабированием до 36 NVMe-накопителей;
• GPU-шасси с 12 EDSFF или 8 SFF и местами для графических ускорителей.

Сервер HPE DL345 Gen11 12LFF использует 12 фронтальных отсеков большого форм-фактора. Такая конфигурация подходит для ёмких массивов SAS или SATA, но число отсеков не означает наличие 12 накопителей в поставке. Возможность добавить среднюю и заднюю корзины зависит от RAID, кабелей, райзеров и других установленных опций.

Как выбрать RAID и накопители

Для SFF-корзин доступны SAS, SATA и NVMe в зависимости от backplane и выбранного контроллера. LFF-корзины рассчитаны на SAS или SATA, а отдельные боковые SFF-отсеки могут поддерживать U.3 NVMe. Исполнение EDSFF предназначено для плотного размещения NVMe E3.S.

Платформа поддерживает аппаратные контроллеры HPE Compute MR Gen11 и HPE Compute SR Gen11. Доступны варианты MR216i, MR408i, MR416i, SR932i и совместимые внешние контроллеры. Конкретную модель выбирают по числу накопителей, интерфейсу, требуемому уровню RAID, объёму кэша и кабельной схеме.

Для операционной системы можно предусмотреть отдельную загрузочную подсистему HPE NS204i-u с двумя M.2 NVMe и аппаратным RAID 1. Она помогает отделить загрузочные диски от основного массива, но её размещение и совместимость необходимо проверять вместе с райзерами и задними корзинами.

Сеть и возможности расширения

В базовой конфигурации доступны два слота PCIe 5.0 x16, а с дополнительными комплектами расширения - до шести. На системной плате предусмотрено два слота OCP 3.0. Фактическое число свободных разъёмов зависит от райзеров, контроллеров хранения, загрузочного устройства, дисковых корзин и GPU.

CTO-шасси не имеют обязательного набора рабочих сетевых портов. Ethernet, InfiniBand или Fibre Channel выбираются в виде адаптеров OCP 3.0 либо PCIe под требуемое число портов и скорость. Состав сетевых интерфейсов нужно проверять по точной спецификации готового сервера.

Поддержка GPU

Отдельное GPU-шасси поддерживает до четырёх ускорителей одинарной ширины или до двух ускорителей двойной ширины во фронтальной части корпуса. Наличие поддержки GPU не означает, что ускорители входят в стандартную поставку.

Для GPU-конфигурации требуются соответствующие фронтальные райзеры, кабели питания, производительные вентиляторы и блоки питания достаточной мощности. Выбранные ускорители также влияют на доступное число накопителей и общую глубину сервера.

Система питания и охлаждение

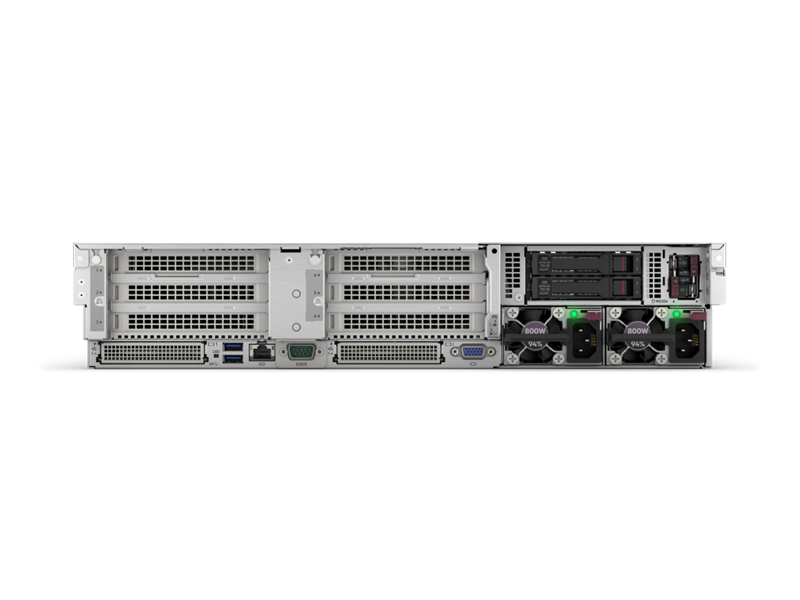

Для платформы доступны блоки питания HPE Flex Slot с горячей заменой: 500 Вт Platinum, 800 Вт Platinum, 1000 Вт Titanium, 1600 Вт Platinum, 1600 Вт -48 VDC и 1800-2200 Вт Titanium. Можно установить один или два одинаковых блока. Наличие двух БП не гарантирует резервирование, если суммарная нагрузка превышает мощность одного блока.

Сервер поддерживает до шести вентиляторов с резервированием. Производительные радиатор и вентиляторы требуются для процессоров с TDP от 260 Вт. Производительные вентиляторы также нужны для GPU-шасси, средних и задних дисковых корзин и ряда высокоскоростных сетевых адаптеров. Для отдельных NVMe и EDSFF конфигураций требования проверяют по тепловой матрице HPE.

Рекомендуемые конфигурации по задачам

Для виртуализации и контейнеров

Приоритетами являются процессор с подходящим числом ядер, равномерное заполнение 12 каналов памяти, отдельные загрузочные накопители и резервируемое питание. Объём RAM рассчитывают по числу виртуальных машин или контейнеров и оставляют запас на рост.

Для программно-определяемого хранения

Выбор делают между ёмкими LFF-массивами, плотными SFF-корзинами и EDSFF NVMe. Важно согласовать накопители, контроллер, сеть и требования программного хранилища к прямому доступу к дискам или аппаратному RAID.

Для баз данных и аналитики

Нужен баланс частоты процессора, объёма памяти и задержки дисковой подсистемы. NVMe подходит для активных данных и журналов, а SAS или SATA - для уровней хранения, где важнее ёмкость и стоимость.

Для резервного копирования и архива

Исполнение 12LFF удобно для построения ёмкого массива в одном корпусе 2U. При выборе необходимо учесть тип дисков, требуемый RAID, запас по слотам, скорость сети и возможность установки дополнительных средних или задних корзин.

Для GPU и видеотранскодирования

Используется отдельное GPU-шасси с совместимыми ускорителями. До заказа проверяют модель GPU, райзеры, блоки питания, охлаждение и оставшееся число дисковых отсеков.

Управление, безопасность и обслуживание

HPE iLO 6 обеспечивает удалённый мониторинг состояния, управление питанием и доступ к средствам обслуживания. HPE Intelligent Provisioning помогает развернуть операционную систему и выполнить базовую настройку. HPE OneView и HPE Compute Ops Management могут использоваться для централизованного управления, при этом отдельные функции требуют лицензии или подписки.

HPE Silicon Root of Trust связывает микропрограмму с аппаратным корнем доверия и помогает проверять её целостность до загрузки системы. Доступность горячей замены накопителей, вентиляторов и блоков питания зависит от конкретного исполнения и комплектации.

Что означает конфигурация HPE DL345 Gen11 12LFF

Обозначение 12LFF описывает фронтальную дисковую корзину на 12 накопителей большого форм-фактора. Оно не определяет модель процессора, объём оперативной памяти, RAID-контроллер, число установленных дисков, сетевые интерфейсы или блоки питания.

Конфигуратор HPE DL345 Gen11 12LFF позволяет подобрать процессор AMD EPYC 9004 или 9005, память DDR5, контроллер хранения, SAS или SATA накопители, сетевые адаптеры и питание под конкретную задачу. Перед заказом состав необходимо сверить с коммерческой спецификацией.

Что проверить перед заказом

• точный артикул базового шасси и регион поставки;
• модель процессора AMD EPYC, число ядер, частоту и TDP;
• объём памяти, количество модулей и заполнение 12 каналов;
• вариант корпуса: SFF, LFF, EDSFF или GPU;
• фронтальные, средние и задние корзины, backplane и кабели;
• число и тип фактически установленных накопителей;
• модель RAID-контроллера, кэш и поддерживаемые уровни RAID;
• наличие отдельной загрузочной подсистемы M.2;
• сетевые адаптеры OCP 3.0 или PCIe и требуемые скорости;
• райзеры, свободные слоты и совместимость GPU;
• мощность блоков питания и режим резервирования;
• вентиляторы, радиатор, рельсы и глубину стойки;
• лицензии управления и условия сервисной поддержки.

Кому подойдёт HPE ProLiant DL345 Gen11

Сервер подойдёт организациям, которым нужна односокетная платформа 2U с высокой плотностью ядер и масштабируемой локальной системой хранения. Разные варианты SFF, LFF и EDSFF позволяют подобрать конфигурацию для виртуализации, баз данных, программно-определяемого хранения, резервного копирования и аналитики.

Форм-фактор:

2U

Размеры:

87,5 x 448 x 798,7 мм

Процессоры:

1 процессор AMD EPYC 4-го и 5-го поколения

Оперативная память:

До 12 модулей DDR5 DIMM с частотой до 6400 MT/s

Максимально поддерживаемый объем 3 TB.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина:

- до 24 SFF (2,5”).

- до 20 LFF (3,5”)

- 20 дисков EDSFF E3.S 1T.

- 4 графических процессора одинарной ширины или 2 отсека двойной ширины с отсеком для 12 накопителей EDSFF или 8 накопителей SFF (2,5”).

RAID контроллеры:

Внутренний контроллер:

MR416i Gen11, MR408i Gen11, MR216i Gen11

Внешний контроллер: E208e SR Gen10

Поддерживаемые GPU:

NVIDIA L4 24GB

Блоки питания:

500, 800, 1600 Вт Platinum, горячая замена, резервирование 1+1.

1600 Вт 48VDC, горячая замена, резервирование 1+1.

1800-2200 Вт Titanium, горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand 100, 200 Gb

FibreChannel 32, 64 Gb

Удалённое управление:

iLO
