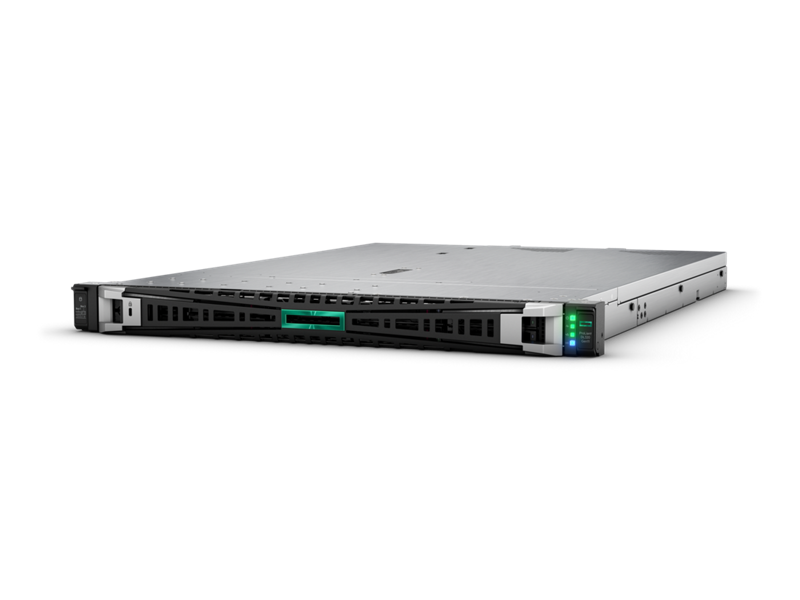

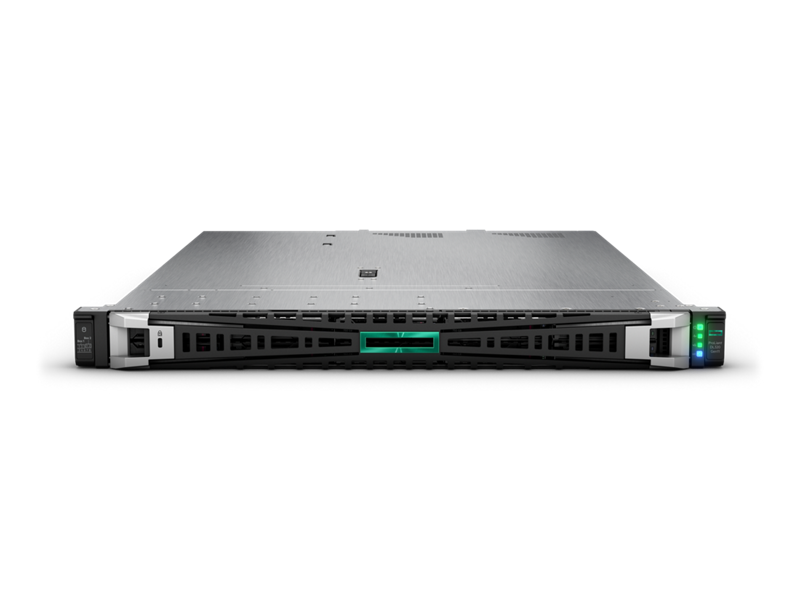

Сервер HPE ProLiant DL320 Gen12

HPE ProLiant Compute DL320 Gen12: компактный сервер 1U

Сервер HPE ProLiant Compute DL320 Gen12 - односокетная стоечная платформа форм-фактора 1U на базе Intel Xeon 6. Модель сочетает высокую плотность процессорных ядер, память DDR5, интерфейс PCIe 5.0 и несколько вариантов дискового шасси.

Корпус 1U помогает экономить место в стойке и подходит для периферийных вычислений, виртуализации, контейнерных сервисов, корпоративных приложений и универсальной инфраструктуры. Для совместимых GPU-конфигураций платформу можно использовать под VDI, обработку видео, компьютерное зрение и AI-инференс.

Для каких задач подходит HPE DL320 Gen12

• Виртуализация. Процессоры с большим числом ядер и до 4 ТБ RAM позволяют подбирать систему под плотность виртуальных машин и требования гипервизора.
• Контейнерные приложения. Односокетная архитектура подходит для узлов Kubernetes, микросервисов и облачных приложений.
• Периферийные вычисления. Форм-фактор 1U и варианты фронтального или заднего ввода-вывода удобны для edge-инфраструктуры.
• Корпоративные приложения. Платформу можно настроить под web-сервисы, базы данных, прикладные системы и инфраструктурные роли.
• Хранение и обработка данных. Исполнения SFF, LFF и EDSFF позволяют выбрать баланс ёмкости, производительности и количества накопителей.
• GPU-нагрузки. Отдельное GPU-шасси поддерживает ускорители для VDI, медиа, компьютерного зрения и локального инференса.

Процессоры Intel Xeon 6

Платформа поддерживает один процессор Intel Xeon 6 с энергоэффективными ядрами E-core или производительными ядрами P-core. Максимум 144 ядра достигается с совместимыми моделями Xeon 6700E. Для процессоров с P-core доступно до 86 ядер в поддерживаемой линейке.

E-core подходит для высокой плотности параллельных сервисов и задач, где важна производительность на ватт. P-core ориентирован на нагрузки, чувствительные к производительности одного ядра, частоте и расширенным вычислительным возможностям. Выбор CPU также определяет число линий PCIe, допустимую I/O-конфигурацию и требования к охлаждению.

Оперативная память

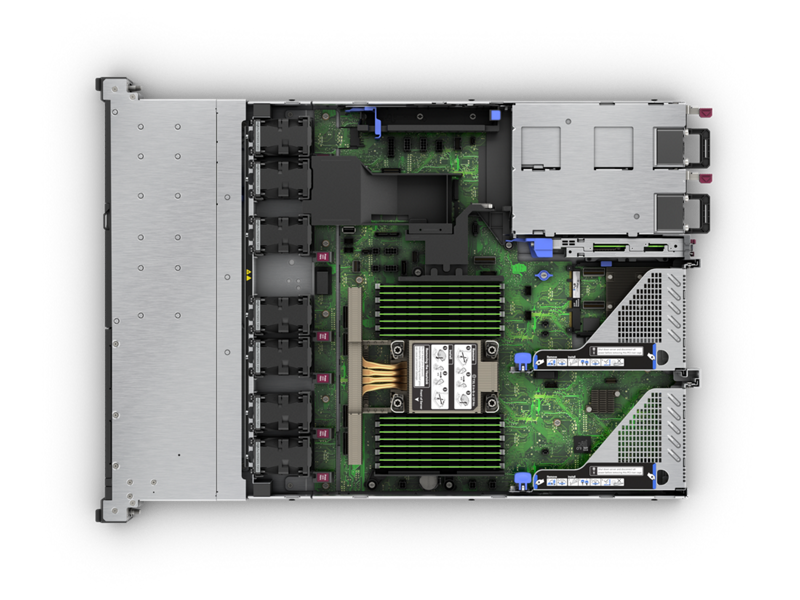

В сервере предусмотрено 16 слотов HPE DDR5 Smart Memory RDIMM, восемь каналов и по два модуля на канал. Максимальный объём достигает 4 ТБ при установке 16 модулей по 256 ГБ.

Скорость памяти достигает 6400 MT/s при установке одного DIMM на канал. При заполнении двух DIMM на канал максимальная скорость составляет 5200 MT/s. Поэтому предел 4 ТБ и скорость 6400 MT/s не следует считать одновременно достижимыми характеристиками одной конфигурации.

Основные характеристики HPE ProLiant Compute DL320 Gen12

Таблица отражает максимальные возможности платформы. Конкретный сервер может иметь меньше памяти, накопителей, слотов расширения, сетевых интерфейсов и блоков питания. Максимальные параметры разных шасси и конфигураций не всегда доступны одновременно.

Варианты корпуса и дисковых корзин

Для HPE ProLiant Compute DL320 Gen12 доступно несколько шасси 1U. Глубина и варианты накопителей зависят от выбранного исполнения:

• SFF-шасси размером 42,8 x 434,6 x 607,5 мм поддерживает 8 SFF и расширение до 10 SFF;
• SFF/EDSFF-шасси размером 42,8 x 434,6 x 667 мм поддерживает до 10 SFF или до 20 EDSFF E3.S;
• исполнение 4 LFF имеет размеры 42,8 x 434,6 x 667 мм;
• исполнение 12 LFF имеет размеры 42,8 x 434,6 x 997,4 мм и требует стойку глубиной 1200 мм;
• GPU Dense имеет размеры 42,8 x 434,6 x 821,8 мм и отдельные варианты размещения SFF или EDSFF.

Размеры приведены в порядке В x Ш x Г. Поддержка SAS, SATA и NVMe определяется корзиной, backplane, контроллером, кабельной схемой и доступными линиями PCIe.

Конфигурация HPE DL320 Gen12 8SFF

Вариант 8SFF предоставляет восемь фронтальных отсеков малого форм-фактора и может расширяться до 10 SFF с дополнительной корзиной. В зависимости от backplane и контроллера платформа поддерживает SAS, SATA или NVMe U.3.

Обозначение 8SFF описывает тип дискового шасси, но не подтверждает наличие восьми установленных накопителей. Число дисков, их интерфейс и ёмкость необходимо проверять в спецификации готового SKU.

RAID и загрузочные накопители

Для прямого подключения NVMe доступен Intel VROC. Функция поддерживает до восьми NVMe и уровни RAID 0, 1, 5 или 10 в зависимости от лицензии. VROC для NVMe отключён по умолчанию и требует соответствующей программной опции.

Аппаратные конфигурации могут использовать HPE MR216i-p, MR216i-o, MR408i-o, MR416i-o или MR416i-p. Производительные MR-контроллеры с кэшем требуют совместимую литий-ионную батарею или Smart Storage Hybrid Capacitor. Модель контроллера выбирают с учётом интерфейса накопителей, backplane и кабелей.

Опциональное устройство HPE NS204i-u v2 использует два M.2 NVMe и предназначено для загрузочной подсистемы. В зависимости от шасси оно может устанавливаться внутри, спереди или сзади и влиять на доступность отдельных отсеков или слотов.

Сеть и расширение

Базовая CTO-платформа не включает фиксированный рабочий сетевой контроллер. Сетевые интерфейсы выбираются в виде адаптеров OCP 3.0 или PCIe под необходимое количество портов, скорость и среду подключения.

В совместимой Rich I/O или GPU-компоновке доступно до шести слотов PCIe 5.0 и до двух OCP 3.0. Фактическое число слотов зависит от выбранного процессора, шасси, райзеров, дисковых корзин и загрузочного устройства. Для максимальной GPU- и I/O-конфигурации может требоваться процессор Intel Xeon 6 Rich I/O.

Поддержка GPU и ускорителей

Специализированное GPU-шасси поддерживает до двух двухслотовых или до четырёх однослотовых ускорителей. В документации платформы предусмотрены отдельные конфигурации с NVIDIA L4 и L40S.

Количество и модель GPU зависят от I/O-возможностей процессора, райзеров, кабелей питания, накопителей, мощности блоков питания и охлаждения. Наличие GPU-шасси не означает, что ускоритель входит в поставку конкретного сервера.

Система питания и охлаждение

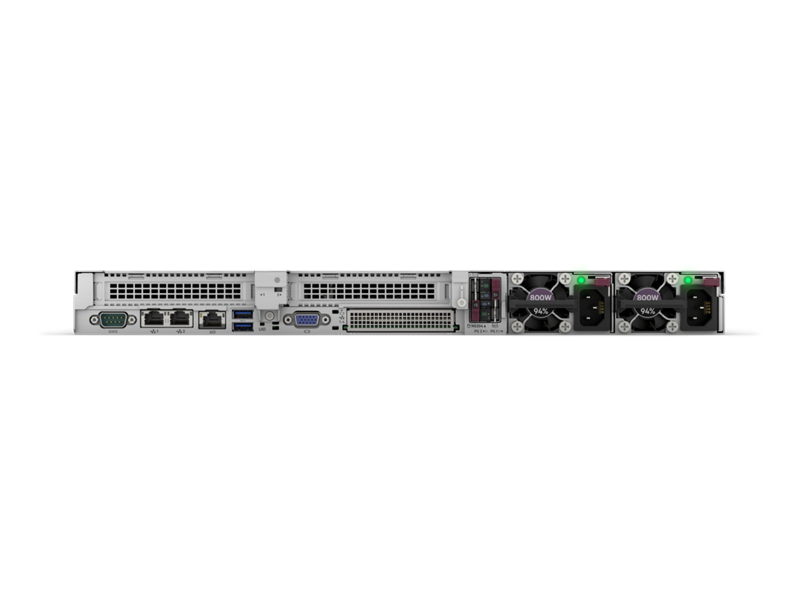

Платформа поддерживает до двух модульных блоков питания M-CRPS с горячей заменой. В зависимости от конфигурации доступны 800 Вт Platinum, а также 1000, 1500 и 2400 Вт Titanium. Выходная мощность отдельных моделей зависит от входного напряжения.

Два одинаковых блока могут обеспечивать резервирование только при достаточной мощности одного БП для всей нагрузки. Смешивание разных блоков питания не поддерживается.

Во всех CTO-шасси устанавливаются семь вентиляторных модулей. Высокопроизводительные вентиляторы требуются для процессоров с TDP более 185 Вт, GPU и ряда конфигураций с NVMe или модулями памяти высокой ёмкости. Для процессоров с TDP более 270 Вт требуется замкнутая система жидкостного охлаждения.

Управление и безопасность

HPE iLO 7 на модуле DC-SCM обеспечивает удалённый мониторинг состояния сервера, управление питанием, доступ к журналам и базовые функции обслуживания. HPE Intelligent Provisioning помогает выполнить первоначальное развёртывание и настройку.

Платформа поддерживает Secure Boot, UEFI Secure Boot, TPM 2.0, Intel SGX, Intel TDX и HPE Silicon Root of Trust. Набор доступных функций удалённой консоли, централизованного управления и облачного мониторинга зависит от лицензии iLO и подписки.

Варианты конфигурации по задачам

Для виртуализации и контейнеров

Приоритет имеют процессор с подходящим числом ядер, равномерно заполненные каналы DDR5, сетевые адаптеры требуемой скорости и резервируемое питание. Объём памяти рассчитывают по числу виртуальных машин или контейнерных сервисов и запасу на рост.

Для баз данных и корпоративных приложений

Конфигурацию подбирают по балансу частоты CPU, объёма RAM и задержки дисковой подсистемы. NVMe подходит для активных данных и журналов, а SAS или SATA можно использовать там, где важнее ёмкость.

Для edge-инфраструктуры

Форм-фактор 1U и варианты фронтального или заднего I/O позволяют настроить сервер под ограниченное пространство и требования площадки. Перед заказом проверяют глубину корпуса, стойки, температуру, питание и доступность компонентов для обслуживания.

Для GPU-инференса и VDI

GPU-шасси комплектуют Rich I/O процессором, совместимыми ускорителями, необходимыми райзерами, блоками питания и высокопроизводительными вентиляторами. Выбранный GPU должен поддерживаться сервером и программным стеком.

Для плотного локального хранения

Исполнения 12 LFF и 20 EDSFF предназначены для разных профилей хранения. LFF позволяет увеличить ёмкость, а EDSFF NVMe - плотность высокопроизводительных накопителей. Тип RAID и сетевого подключения выбирают по требованиям приложения.

Что входит в SKU P87775-425

Артикул P87775-425 обозначает готовую конфигурацию HPE ProLiant Compute DL320 Gen12 Smart Choice для европейского региона. В неё входит один 16-ядерный Intel Xeon 6515P, один модуль DDR5 RDIMM объёмом 64 ГБ, шасси 8SFF, контроллер HPE MR408i-o Gen11 с кэшем 4 ГБ и загрузочное устройство HPE NS204i-u v2 объёмом 480 ГБ.

SKU также включает сетевой адаптер Broadcom BCM57416 с двумя портами 10GbE BASE-T, два блока питания 1000 Вт Titanium с горячей заменой и семь высокопроизводительных вентиляторов. Основные накопители в восемь отсеков SFF не установлены, а GPU в состав не входит.

Характеристики P87775-425 нельзя переносить на все серверы DL320 Gen12. Другие SKU могут использовать иной процессор, объём памяти, сетевой адаптер, дисковую корзину, контроллер и питание.

Что проверить перед заказом

• точный артикул и региональное исполнение сервера;
• модель Intel Xeon 6, тип ядер, число ядер и TDP;
• объём, количество и схема установки DDR5 RDIMM;
• тип шасси, его глубину и совместимость со стойкой;
• дисковую корзину, backplane, интерфейсы и число установленных накопителей;
• RAID-контроллер, кэш, батарею или конденсатор и кабельную схему;
• наличие и размещение HPE NS204i-u v2;
• сетевые адаптеры OCP 3.0 или PCIe;
• райзеры, модель GPU и комплекты её питания и охлаждения;
• мощность, количество и режим работы блоков питания;
• рельсы, кабель-менеджмент, переднюю панель и комплект поставки;
• лицензию HPE iLO, гарантию и условия сервисной поддержки.

Кому подойдёт HPE ProLiant Compute DL320 Gen12

Модель подойдёт организациям, которым нужен компактный односокетный сервер 1U с Intel Xeon 6, большим объёмом DDR5 и гибкими вариантами хранения и ввода-вывода. Платформа применима для виртуализации, контейнеров, edge-сервисов, корпоративных приложений и совместимых GPU-нагрузок.

Окончательную конфигурацию следует выбирать по рабочей нагрузке и точному SKU. Процессор, память, шасси, накопители, RAID, сеть, GPU, питание и охлаждение взаимосвязаны, поэтому максимальные характеристики платформы не являются стандартным составом каждого сервера.

Форм-фактор:

1U

Размеры:

42,8x434,6x997,4 мм

Процессоры:

Поддерживает 1 процессор Intel Xeon 6 Efficient Core (E-Core) и Performance-Core (P-Core).

Оперативная память:

До 16 модулей DDR5 DIMM с частотой до 5200 MT/s

Максимально поддерживаемый объем 4.0 TB.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина:

- 8 дисков SFF (2,5”) и 10 дисков SFF с дополнительными опциями

- 10 дисков SFF (2.5”) или 20 дисков EDSFF с дополнительными опциями

- 4 диска LFF (3,5”)

- 12 дисков LFF (3.5”)

RAID контроллеры:

Внутренний контроллер:

Intel VROC SATA/NVMe Hybrid RAID

MR416i Gen11, MR408i Gen11, MR216i Gen11

Поддерживаемые GPU:

NVIDIA L40S 48GB, NVIDIA L4 24GB

Блоки питания:

1000, 1500, 2400 Вт Titanium, горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand 100, 200 Gb

FibreChannel 32, 64 Gb

Удалённое управление:

iLO
