Сервер HPE ProLiant DL145 Gen11

HPE ProLiant DL145 Gen11 - однопроцессорный сервер форм-фактора 2U с малой глубиной корпуса и фронтальным подключением кабелей. Платформа поддерживает процессоры AMD EPYC 8004 на архитектуре Zen 4c и AMD EPYC 8005 на архитектуре Zen 5, память DDR5, интерфейс PCIe 5.0 и накопители SFF или EDSFF.

Сервер разработан для периферийных площадок, где обычное оборудование центра обработки данных сложно разместить или обслуживать. Его можно устанавливать в двухстоечную или четырёхстоечную стойку, на стену либо на рабочую поверхность с помощью соответствующих монтажных комплектов.

Когда стоит выбрать HPE ProLiant DL145 Gen11

Платформа подходит для розничных объектов, производственных площадок, телекоммуникационной инфраструктуры, филиалов и других распределённых сред. Фронтальный доступ к питанию, сети, накопителям и сервисным интерфейсам упрощает обслуживание в неглубоких шкафах и местах с ограниченным доступом к задней части корпуса.

• виртуализация локальных корпоративных приложений и сервисов;
• обработка данных с низкой задержкой непосредственно на объекте;
• видеонаблюдение, видеоаналитика и медиапотоки;
• производственные системы, телекоммуникационные сервисы и edge-инфраструктура;
• локальные базы данных, кэширование и сбор данных от оборудования;
• GPU-ускорение и AI-инференс в совместимой конфигурации.

DL145 Gen11 позиционируется как доступная edge-платформа, но это не означает единую базовую комплектацию. Производительность определяется моделью процессора, объёмом памяти, накопителями, сетевыми картами и ускорителями.

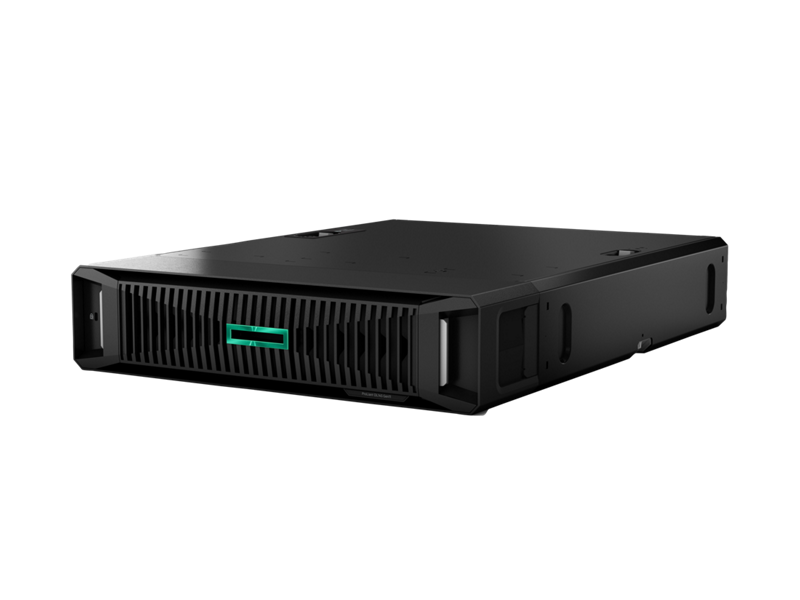

Компактное шасси с фронтальным подключением

Корпус без фильтрующей панели имеет размеры 87,5 x 359,4 x 406,6 мм, что соответствует глубине 16 дюймов. С фильтрующей панелью размеры увеличиваются до 87,5 x 384,4 x 507,4 мм. Поэтому под обозначением «компактный сервер 2U» следует понимать небольшую глубину и ширину, а не уменьшенную высоту в стойке.

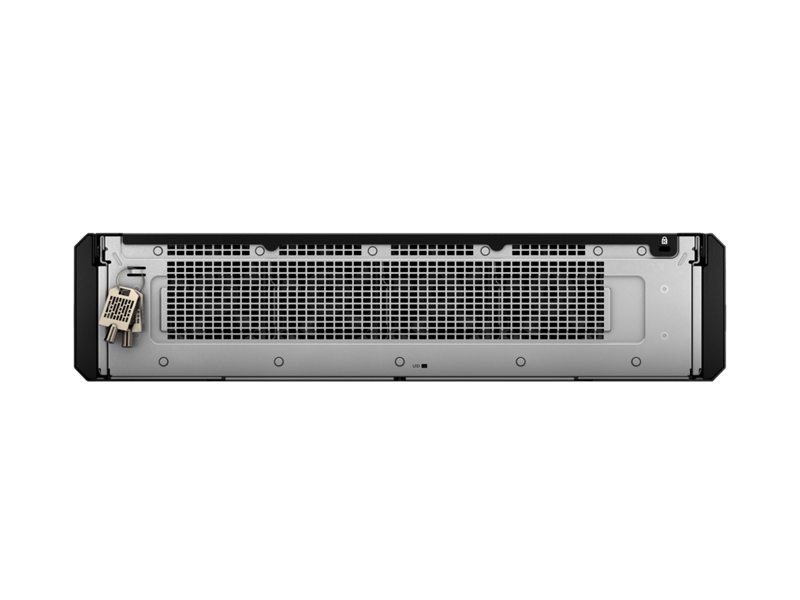

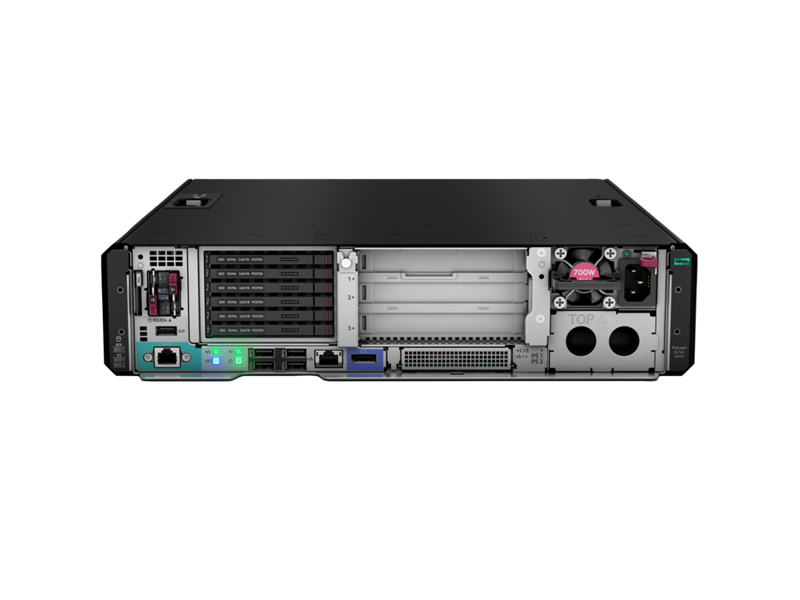

Шасси выполнено по front-cabled схеме: основные подключения и блоки питания доступны спереди, а воздушный поток направлен в обратную сторону относительно традиционной компоновки. Опциональная фильтрующая панель со сменным воздушным фильтром помогает использовать систему на площадках с повышенной запылённостью.

Процессоры AMD EPYC 8004 и 8005

В сервер устанавливается один процессор AMD EPYC серии 8004 или 8005. Модели EPYC 8004 используют архитектуру Zen 4c, включают от 8 до 64 ядер и поддерживают память до 4800 MT/s. Процессоры EPYC 8005 используют архитектуру Zen 5, включают от 8 до 84 ядер и поддерживают память до 6400 MT/s.

Тепловой пакет доступных CPU составляет от 80 до 225 Вт. Процессор выбирают по числу ядер, частоте, объёму кэша, энергопотреблению и требованиям программного обеспечения. Высокопроизводительные карты полной длины и отдельные температурные режимы могут ограничивать выбор CPU и требовать специального радиатора.

Оперативная память

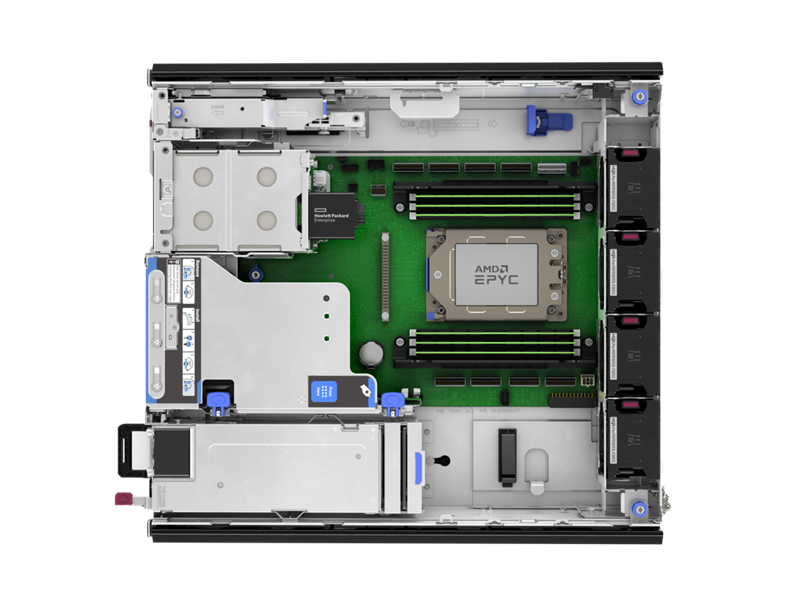

Платформа имеет 6 слотов HPE DDR5 Smart Memory RDIMM - по одному модулю на каждый канал процессора. Максимальный объём составляет 768 ГБ при установке 6 модулей по 128 ГБ. С AMD EPYC 8004 поддерживается скорость до 4800 MT/s, а с AMD EPYC 8005 - до 6400 MT/s.

LRDIMM и Persistent Memory не поддерживаются. Для равномерной пропускной способности память распределяют по каналам, а совместимость модулей и фактическую скорость проверяют по модели процессора.

Основные характеристики HPE ProLiant DL145 Gen11

Таблица отражает возможности платформы, а не обязательный состав каждого готового сервера. Предельная температура, максимальное число ускорителей, производительность и доступные интерфейсы зависят от сочетания процессора, радиатора, вентиляторов, накопителей, сетевых карт и монтажного исполнения.

Варианты дисковой подсистемы

Для DL145 Gen11 доступны взаимно исключающие варианты корзин. Конфигурация 2SFF поддерживает SAS, SATA или U.3 NVMe при выборе совместимого backplane, контроллера и кабелей; комплект direct attach рассчитан на SATA или NVMe. Исполнение EDSFF предназначено для NVMe E3.S.

• до 2 накопителей SFF с горячей заменой;
• до 4 EDSFF E3.S с базовой корзиной;
• до 6 EDSFF E3.S при использовании совместимого кабельного комплекта;
• до 2 M.2 NVMe в опциональном загрузочном устройстве HPE NS204i-u Gen11.

Максимальная поддерживаемая ёмкость зависит от актуального перечня накопителей. Наличие корзины не означает наличие дисков в поставке. Перед заказом необходимо согласовать интерфейс, салазки, backplane, direct attach или RAID-контроллер и требуемые кабели.

RAID и загрузочное устройство

Для аппаратного управления накопителями доступны HPE MR216i-p Gen11 без кэша, HPE MR408i-o Gen11 с 4 ГБ кэша и HPE MR416i-p Gen11 с 8 ГБ кэша. Совместимость зависит от корзины и кабельного комплекта. Контроллеры с кэшем требуют поддерживаемую батарею или гибридный конденсатор, а возможные уровни RAID зависят от выбранной модели и дисковой схемы.

HPE NS204i-u Gen11 использует два M.2 NVMe, предварительно объединённых в аппаратный RAID 1, и поддерживает горячее обслуживание. Загрузочная подсистема заказывается отдельно и позволяет не занимать основные SFF или EDSFF отсеки операционной системой.

Сеть и возможности расширения

В базовом CTO-шасси предусмотрен один слот PCIe 5.0 x16 FHHL и один слот OCP 3.0 PCIe 5.0 x16. С дополнительными райзерами доступны ещё два полноразмерных слота PCIe 5.0 x16. Встроенного набора рабочих сетевых портов нет - адаптер выбирается отдельно.

Платформа поддерживает Ethernet-адаптеры OCP 3.0 и PCIe с различным числом портов и скоростями. Конкретная сетевая карта, допустимая температура и требования к охлаждению определяются конфигурацией. Отдельный интерфейс HPE iLO используется для управления.

Поддержка GPU и ускорителей

В зависимости от райзеров и установленных карт сервер поддерживает до трёх ускорителей одинарной ширины или один ускоритель двойной ширины. В актуальных QuickSpecs указаны NVIDIA L4, NVIDIA L40S и NVIDIA RTX PRO 4500 Server Edition.

Совместимость GPU зависит от радиатора, процессора, блоков питания и температурного режима. В режиме Optimized Acoustics поддерживается одна NVIDIA L4 в слоте 2 или 3, а при температуре 55 °C L4 не поддерживается. Карты полной длины требуют низкопрофильного радиатора 1U и накладывают дополнительные ограничения на TDP процессора.

Питание, охлаждение и условия эксплуатации

Для front-cabled шасси используются блоки питания с обратным направлением воздушного потока. Доступны hot-plug модели 700 Вт Platinum AC, 700 Вт -48 VDC и 900-1000 Вт Titanium AC. Можно установить один или два одинаковых блока. Резервирование зависит от потребления сборки и не определяется только количеством БП.

Система поддерживает до четырёх вентиляторов с резервированием. Для разных процессоров, GPU, накопителей и сетевых карт применяются стандартные или производительные вентиляторы. Работа при температуре до 55 °C доступна только для совместимых конфигураций, определённых тепловой матрицей HPE.

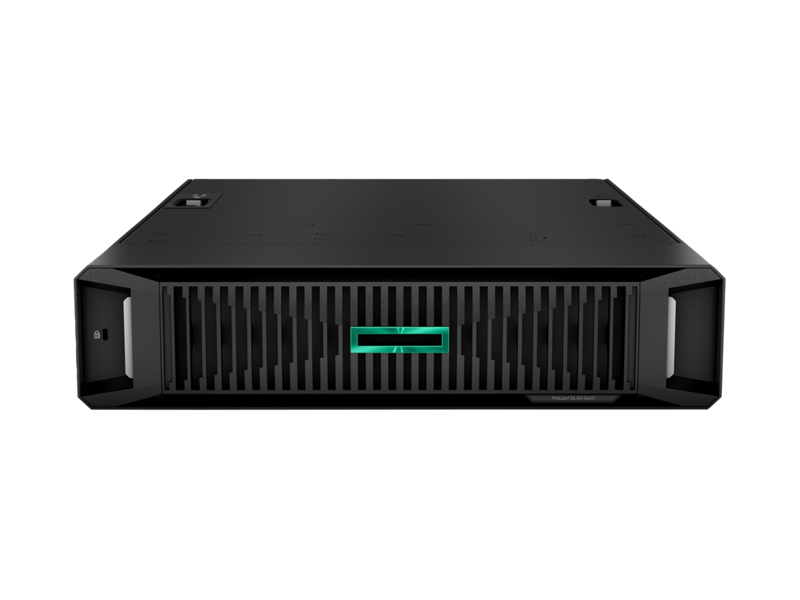

Фильтрующая панель помогает защитить систему от пыли, но увеличивает глубину корпуса примерно до 20 дюймов. Воздушный фильтр является расходным элементом, который HPE рекомендует заменять каждые 3-6 месяцев в зависимости от условий площадки.

Монтаж на периферийной площадке

Сервер можно установить в стандартную четырёхстоечную стойку, двухстоечную телекоммуникационную стойку, на стену или на стол. Рельсы, комплект для установки в стойку и настольное или настенное крепление выбираются отдельно.

Фронтальное расположение кабелей удобно для настенных шкафов и объектов без обслуживаемого заднего прохода. При проектировании нужно оставить место перед корпусом для разъёмов, радиуса изгиба кабелей, извлечения блоков питания и замены фильтра.

Рекомендуемые конфигурации по задачам

Для виртуализации и локальных сервисов

Приоритетами являются процессор с подходящим числом ядер, равномерное заполнение каналов памяти, отдельное загрузочное устройство и резервируемое питание. Объём RAM рассчитывают по числу виртуальных машин и оставляют запас для гипервизора.

Для видеоаналитики и AI-инференса

Выбирают совместимый GPU, процессор, достаточный объём памяти и сетевой адаптер под входящие потоки. Одновременно проверяют райзеры, радиатор, блоки питания, допустимую температуру и оставшиеся дисковые отсеки.

Для производственных и телекоммуникационных площадок

Важны устойчивость к условиям объекта, фронтальный доступ, фильтрация воздуха и удалённое управление. Для повышенных требований доступен заводской комплект ruggedization с поддержкой MIL-STD-810H в предусмотренной HPE конфигурации.

Для локального хранения и обработки данных

Исполнение EDSFF подходит для NVMe-нагрузок с высокой плотностью ввода-вывода, а 2SFF - для компактной конфигурации SATA или NVMe. Требуемый RAID, ёмкость и ресурс записи определяют до выбора контроллера и накопителей.

Управление и безопасность

HPE iLO 6 обеспечивает удалённый мониторинг, управление питанием и доступ к средствам обслуживания. HPE Intelligent Provisioning помогает выполнить базовое развёртывание. HPE OneView и HPE Compute Ops Management могут использоваться для централизованного управления, при этом расширенные функции требуют лицензии или подписки.

Платформа поддерживает HPE Silicon Root of Trust, TPM 2.0, iDevID, сертификаты платформы, контроль вскрытия корпуса, замок передней панели и Kensington lock. Физические и программные меры безопасности выбирают с учётом размещения сервера вне защищённого центра обработки данных.

Комплектация HPE ProLiant DL145 Gen11 P87460-005

Артикул P87460-005 относится к североамериканской готовой конфигурации HPE ProLiant DL145 Gen11. В её состав входят один 8-ядерный AMD EPYC 8024P с базовой частотой 2,4 ГГц, один модуль DDR5 RDIMM объёмом 16 ГБ, шасси 2SFF и один SSD 480 ГБ.

Конфигурация также включает сетевой адаптер Broadcom BCM5719, один блок питания 700 Вт и стандартное управление HPE iLO. Максимальные возможности платформы - процессоры до 84 ядер, 768 ГБ памяти, до 6 EDSFF и поддержка GPU - не являются составом этого SKU и требуют отдельного подбора компонентов.

Что проверить перед заказом

• точный артикул и состав готовой конфигурации;
• процессор AMD EPYC 8004 или 8005, число ядер и TDP;
• объём памяти, число модулей и поддерживаемую скорость;
• корзину 2SFF, 4EDSFF или расширение до 6EDSFF;
• накопители, direct attach или RAID-контроллер и кабели;
• наличие загрузочного устройства HPE NS204i-u;
• сетевой адаптер OCP 3.0 или PCIe и требуемую скорость;
• райзеры, GPU и ограничения по длине плат;
• модель радиатора и тип вентиляторов;
• мощность, количество и тип AC или DC блоков питания;
• рабочую температуру, запылённость, вибрацию и необходимость ruggedization;
• монтажный комплект, рельсы и пространство для фронтальных кабелей;
• лицензии управления и условия сервисной поддержки.

Кому подойдёт HPE ProLiant DL145 Gen11

Сервер подойдёт организациям, которым нужна компактная edge-платформа 2U для локальной виртуализации, обработки данных, производственных приложений, телекоммуникационных сервисов и AI-инференса. Небольшая глубина, фронтальное подключение, разные варианты монтажа и расширенный температурный диапазон помогают размещать систему вне традиционного серверного зала.

Форм-фактор:

2U

Размеры:

87,5 x 359,4 x 406,6 мм

Процессоры:

1 процессор AMD EPYC 8004 Zen4c 4-го поколения до 64 энергоэффективных ядер

Оперативная память:

До 6 модулей DDR5 DIMM с частотой до 4800 MT/s

Максимально поддерживаемый объем 768 ГБ.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина:

- до 2 диска SFF (2,5”)

- до 6 дисков EDSFF E3.S

RAID контроллеры:

Внутренний контроллер:

MR416i Gen11, MR408i Gen11, MR216i Gen11

Внешний контроллер: E208e SR Gen10

Поддерживаемые GPU:

NVIDIA L4 24GB, NVIDIA L40S 48GB

Блоки питания:

700 Вт Platinum, горячая замена, резервирование 1+1.

700 Вт 48VDC, горячая замена, резервирование 1+1.

900-1100 Вт Titanium, горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25 Gb

Удалённое управление:

iLO
