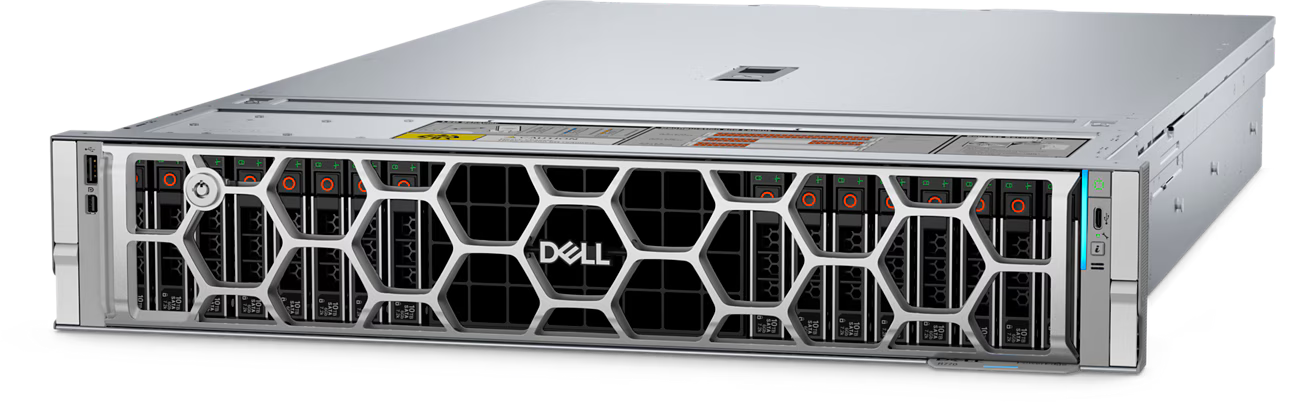

Сервер Dell PowerEdge R770

Сервер Dell PowerEdge R770

Dell PowerEdge R770 - двухсокетный стоечный сервер формата 2U на процессорах Intel Xeon 6. Платформа предназначена для корпоративных вычислений, виртуализации, облачных сервисов и работы с базами данных. Конфигурации с совместимыми графическими ускорителями позволяют использовать сервер для задач ИИ. Процессоры, память и подсистема хранения подбираются под требования приложений.

Процессоры Intel Xeon 6

Платформа поддерживает до двух процессоров Intel Xeon 6: варианты с энергоэффективными E-ядрами, до 144 ядер на процессор, либо с производительными P-ядрами, до 86 ядер на процессор. Это альтернативные семейства CPU, а не сочетание двух типов ядер в одном установленном процессоре. При выборе учитываются требования программного обеспечения, число вычислительных потоков и схема лицензирования.

Оперативная память DDR5

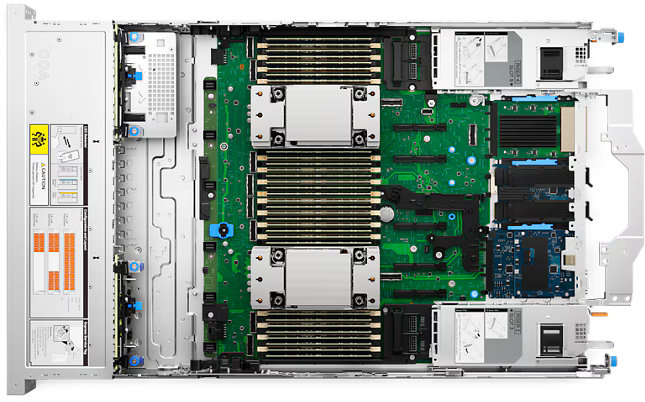

В PowerEdge R770 предусмотрено 32 слота DDR5 DIMM для регистровой памяти RDIMM с ECC. Согласно руководству Dell, максимальный объём при двух процессорах составляет до 8 ТБ для вариантов с P-ядрами и до 2 ТБ для вариантов с E-ядрами. Скорость до 6400 MT/s доступна при одном модуле на канал, а при двух модулях на канал - до 5200 MT/s. Максимальные объём 8 ТБ и скорость 6400 MT/s не достигаются одновременно. Установленный объём и рабочая скорость зависят от CPU и схемы заполнения памяти и фиксируются в спецификации поставки.

RAID и загрузочная подсистема

Для внутренних накопителей предусмотрены контроллеры PERC H365i, H965i и H975i в исполнении Front DC-MHS. Контроллер выбирается вместе с дисковой корзиной, объединительной платой и схемой подключения. Варианты NVMe с прямым подключением и аппаратным RAID различаются по составу оборудования.

Опциональная загрузочная подсистема BOSS-N1 DC-MHS рассчитана на два SSD M.2 NVMe и поддерживает аппаратный RAID 1. Она позволяет выделить отдельные накопители под операционную систему. BOSS не заменяет RAID-контроллер основных дисковых корзин; его наличие и состав загрузочного массива определяются комплектацией.

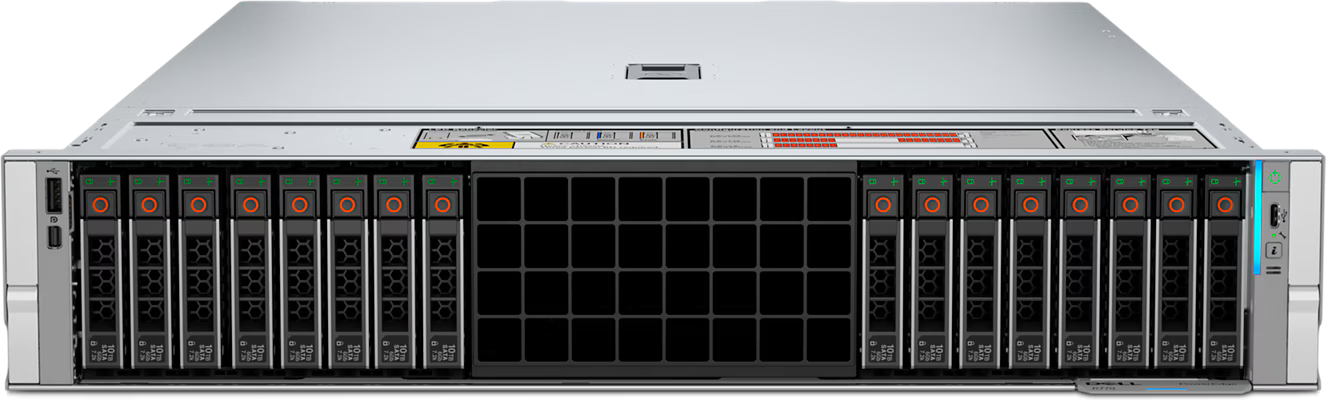

Варианты дисковых корзин

Для сервера доступны следующие исполнения фронтальной дисковой подсистемы:

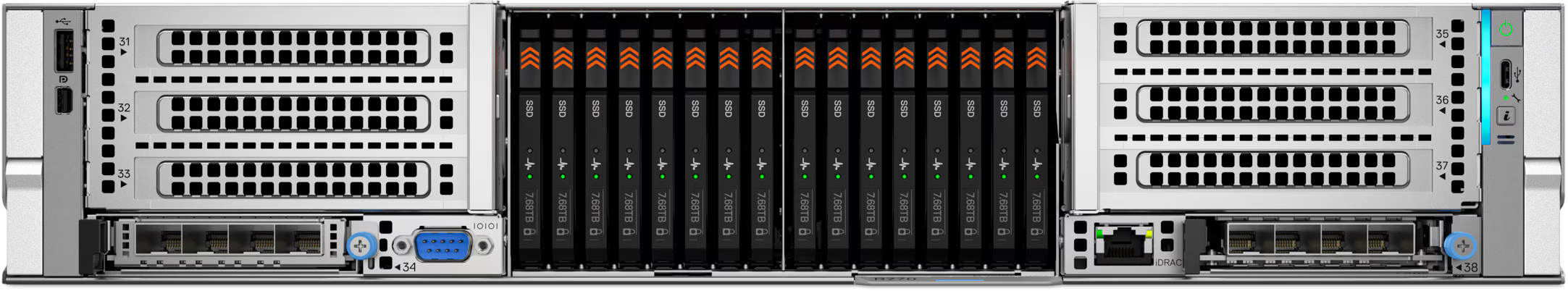

Строки таблицы описывают альтернативные варианты, а не суммируемые корзины. Количество отсеков не означает наличие такого же числа дисков в комплекте. Для полной заводской проверки исполнения Universal Dell требует заказать как минимум один накопитель SAS/SATA и один NVMe. Для отдельных исполнений E3.S на 16 и 32 накопителя доступны варианты аппаратного RAID с PERC H975i. В совместимых конфигурациях предусмотрена также задняя корзина на 4 E3.S NVMe.

Ёмкость хранения зависит от установленных дисков, уровня RAID и выделенного резерва. При заказе согласуются требуемый полезный объём, интерфейс накопителей и устойчивость массива к отказам.

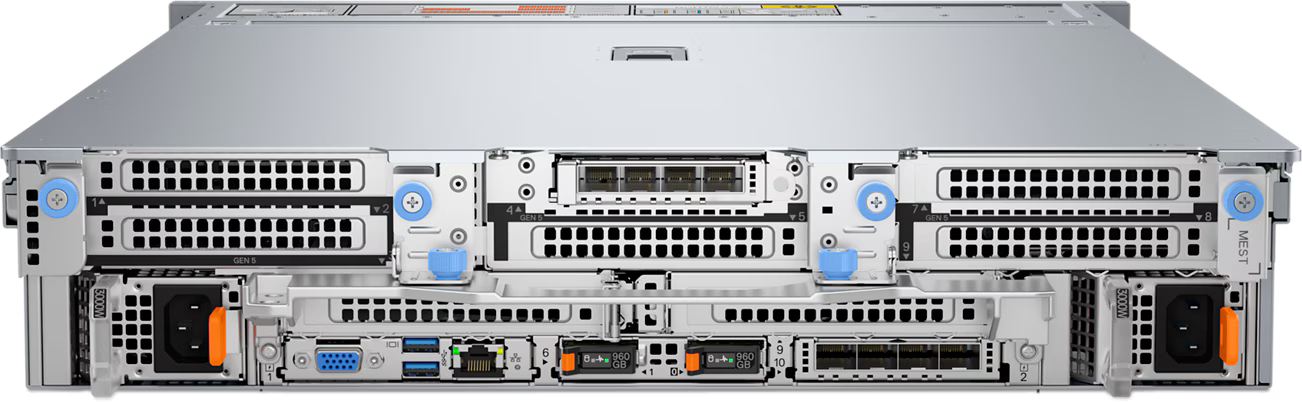

Сеть и расширение PCIe

Сервер поддерживает расширение PCIe Gen5. В исполнениях с задним расположением плат возможно до 8 слотов PCIe; доступные позиции, ширина подключения и размеры карт зависят от райзеров. Для сетевых карт предусмотрены до двух разъёмов OCP 3.0, размещение которых определяется исполнением ввода-вывода. Максимальное число PCIe-плат, OCP-карт и GPU нельзя произвольно объединять в одной конфигурации.

Среди сетевых опций OCP 3.0 предусмотрены карты Ethernet на 1, 10, 25 и 100 Гбит/с. Для подключения к SAN доступны отдельные адаптеры Fibre Channel на 32 или 64 Гбит/с. Количество портов, тип разъёмов и необходимые трансиверы определяются выбранными адаптерами. Требования к InfiniBand и совместимость конкретной карты согласуются отдельно.

Графические ускорители

В совместимых конфигурациях PowerEdge R770 поддерживает до 6 GPU одинарной ширины класса до 75 Вт либо до 2 GPU двойной ширины мощностью до 450 Вт на ускоритель. Среди поддерживаемых моделей - NVIDIA L4 с памятью 24 ГБ и NVIDIA H100 NVL с памятью 94 ГБ. Для H100 NVL руководство Dell указывает мощность 350 Вт; общий предел 450 Вт не относится автоматически к каждой модели GPU.

Количество и модели ускорителей подбираются с учётом шасси, райзеров, питания, охлаждения, операционной системы и прошивок. Поддержка H100 NVL не означает совместимость со всеми другими исполнениями H100. Наличие GPU в поставке подтверждается отдельно.

Удалённое управление и безопасность

Контроллер iDRAC10 обеспечивает удалённый мониторинг и администрирование сервера. Для автоматизации управления предусмотрен интерфейс Redfish. Набор доступных функций зависит от лицензии iDRAC и версии прошивки.

Платформа поддерживает Secure Boot, криптографически подписанную прошивку и TPM 2.0. Использование средств защиты согласуется с политиками безопасности и настройками программной среды.

Питание и размеры

Сервер поддерживает до двух блоков питания с горячей заменой. Среди вариантов - 800 и 1100 Вт класса Platinum, а также 800, 1100, 1500, 1800, 2400 и 3200 Вт класса Titanium. Для резервирования 1+1 подбирается совместимая пара с достаточной мощностью при выбранной нагрузке. Допустимое входное напряжение и фактическая выходная мощность зависят от модели блока.

Высота корпуса составляет 86,8 мм, ширина с монтажными ушками - 482 мм. Глубина исполнения с задними портами составляет 802,4 мм с лицевой панелью или 801,51 мм без неё. Для исполнения с передними портами указана глубина 814,52 мм без лицевой панели. При подборе стойки учитываются конкретное шасси, направляющие и запас пространства под кабели.

Комплектация Dell PowerEdge R770

Процессоры, установленная память, дисковые корзины и накопители, PERC, BOSS, сетевые адаптеры, GPU, блоки питания и лицензии определяются спецификацией товара. Перечисленные максимальные параметры описывают возможности платформы и не означают включение всех опций в один комплект.

Форм-фактор:

2U

Размеры:

86,8 мм x 482 мм x 814,5 мм

Процессоры:

1 или 2 процессора Intel Xeon 6 с до 144 энергоэффективных (E-ядер) или 86 высокопроизводительных (P-ядер) на процессор.

Оперативная память:

 32 слота DDR5 DIMM, максимально поддерживаемый объем до 8 ТБ (RDIMM), скорость до 6400 MT/s

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина

- до 40 дисков EDSFF E3.S Gen5 NVMe

- до 24 дисков 2,5" SAS/SATA (до 92,16 ТБ), гибридные конфигурации (SAS/SATA + NVMe).

RAID контроллер:

BOSS-N1 (2 × M.2 NVMe для загрузки),

PERC H965i ,H975i, H365i

Поддерживаемые GPU:

 NVIDIA H100 и NVIDIA L4, или 7х75 Вт SW

Блоки питания:

800, 1100 Вт Platinum горячая замена, резервирование 1+1.

1500 Вт Titanium горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand 100, 200 Gb

FibreChannel 32, 64 Gb

Удалённое управление:

iDRAC
