Сервер Dell PowerEdge R750

Dell PowerEdge R750: основные характеристики

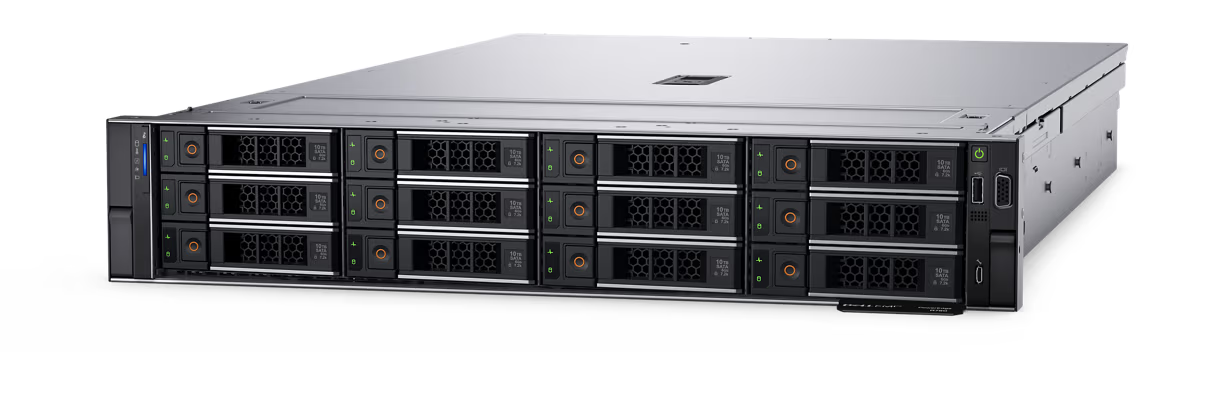

Dell PowerEdge R750 - двухсокетный стоечный сервер в корпусе 2U. Платформа поддерживает до двух процессоров Intel Xeon Scalable 3-го поколения с количеством ядер до 40 на каждый процессор, оперативную память DDR4 ECC и платы расширения PCIe Gen4. Модели процессоров, объём памяти и состав дисковой подсистемы определяются выбранной комплектацией.

Назначение сервера

Платформа предназначена для корпоративных ИТ-систем, баз данных и аналитики, инфраструктуры виртуальных рабочих столов VDI, высокопроизводительных вычислений и задач искусственного интеллекта. Возможность установки SAS, SATA и NVMe накопителей, а также графических ускорителей позволяет подобрать конфигурацию под требования приложений к хранению данных и вычислениям. Ускорители и накопители не входят в каждую комплектацию.

Оперативная память

Сервер оснащён 32 слотами DDR4 DIMM и поддерживает память ECC RDIMM или LRDIMM со скоростью до 3200 MT/s. При двух процессорах максимальный объём составляет 2 ТБ для RDIMM либо 8 ТБ для LRDIMM. При одном процессоре доступны до 1 ТБ RDIMM или до 4 ТБ LRDIMM. Фактическая скорость зависит от процессоров, типа модулей и схемы заполнения слотов.

В совместимых конфигурациях поддерживаются модули Intel Persistent Memory 200 Series. Это отдельный тип памяти: его параметры нельзя подменять характеристиками обычной DDR4. Наличие и совместимость таких модулей необходимо проверять по спецификации сервера.

Варианты корпуса и дисковых корзин

Для PowerEdge R750 предусмотрены следующие альтернативные исполнения фронтальной дисковой подсистемы:

Указанные варианты не устанавливаются одновременно. Количество отсеков обозначает возможности выбранного шасси, а не число дисков в поставке. Поддерживаемые интерфейсы и сочетания накопителей зависят от объединительной платы, контроллеров и кабельного подключения. Для перечисленных дисковых исполнений предусмотрена горячая замена накопителей с соблюдением требований к выбранному интерфейсу и программному обеспечению.

В совместимых конфигурациях доступны задние корзины на 2 или 4 накопителя 2,5″ SAS, SATA или NVMe. Возможность их установки и допустимые интерфейсы зависят от исполнения сервера. Максимумы фронтальных и задних корзин нельзя произвольно складывать без проверки совместимости с райзерами и другими компонентами.

RAID-контроллеры и загрузочная подсистема

Для внутренних накопителей поддерживаются RAID-контроллеры PERC H345, H745, H755 и H755N, а также адаптер HBA355i. Для внешнего подключения предусмотрены PERC H840 и HBA355e. Программный RAID S150 доступен для поддерживаемых конфигураций SATA или NVMe с соответствующим подключением объединительной платы. Конкретный контроллер, уровни RAID и совместимые накопители определяются комплектацией.

Для размещения загрузочной системы доступны модули BOSS-S1 и BOSS-S2 с аппаратным RAID и двумя накопителями M.2 SSD ёмкостью 240 или 480 ГБ каждый. Наличие загрузочного модуля, SSD и настроенного массива необходимо уточнять по спецификации поставки.

Сетевые интерфейсы

Платформа предусматривает LOM с 2 портами 1 GbE и опциональную сетевую карту OCP 3.0. Поддерживаемые варианты OCP включают 4 × 1 GbE, 2 × 10 GbE, 4 × 10 GbE, 2 × 25 GbE и 4 × 25 GbE. Фактическое количество портов, их скорость и тип подключения зависят от установленных сетевых адаптеров.

Возможности расширения и графические ускорители

Dell PowerEdge R750 поддерживает до 8 слотов расширения PCIe Gen4, включая до 6 слотов с подключением x16. Доступное количество слотов и форм-фактор плат определяются установленными райзерами, процессорами и дисковой конфигурацией.

Среди поддерживаемых вариантов установки ускорителей - до 2 устройств двойной ширины мощностью до 300 Вт каждое либо до 6 устройств одинарной ширины мощностью до 75 Вт каждое. Допустимые модели, количество ускорителей и возможность их установки зависят от шасси, райзеров, охлаждения и блоков питания. Наличие GPU в поставке определяется отдельно.

Удалённое управление и безопасность

Контроллер iDRAC9 обеспечивает удалённое управление и мониторинг сервера. Средства Dell OpenManage и поддержка Redfish позволяют включить сервер в централизованную систему администрирования. Набор доступных функций зависит от версии прошивки и лицензии iDRAC.

Платформа поддерживает Secure Boot, криптографически подписанную прошивку и Silicon Root of Trust. Функция System Lockdown для ограничения изменений конфигурации требует лицензии iDRAC9 Enterprise или Datacenter.

Система питания и охлаждение

Для сервера доступны блоки питания мощностью 700 Вт класса Titanium, 800 Вт класса Platinum, 1100 Вт класса Titanium, 1400 Вт класса Platinum, 1800 Вт класса Titanium, 2400 Вт класса Platinum и 2800 Вт класса Titanium. Также предусмотрен блок постоянного тока мощностью 1100 Вт. Допустимое входное напряжение и доступная выходная мощность зависят от конкретной модели блока. Резервирование обеспечивается при установке совместимой пары блоков питания в соответствующей конфигурации.

Воздушное охлаждение использует до 6 вентиляторов с горячей заменой. Для отдельных конфигураций доступно жидкостное охлаждение процессоров. Исполнение системы охлаждения подбирается с учётом процессоров, накопителей и ускорителей.

Размеры корпуса

Высота корпуса составляет 86,8 мм, ширина с монтажными ушками - 482 мм, ширина самого корпуса - 434 мм. Расстояние от монтажных ушек до задней стенки составляет 700,7 мм, а до ручек блоков питания - 736,29 мм. Эти значения не являются полной глубиной сервера с передней частью корпуса: при выборе стойки необходимо учитывать лицевую панель, направляющие и место для подключения кабелей.

Особенности комплектации

Процессоры, установленные модули памяти, дисковые корзины, накопители, RAID-контроллеры, загрузочный модуль BOSS, сетевые адаптеры, райзеры, ускорители, блоки питания и лицензия iDRAC определяются спецификацией поставляемого сервера. Приведённые максимальные параметры описывают возможности платформы, а не обязательный состав одного комплекта.
