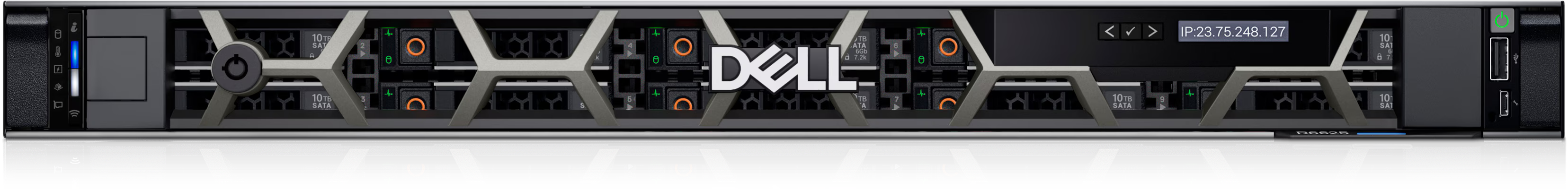

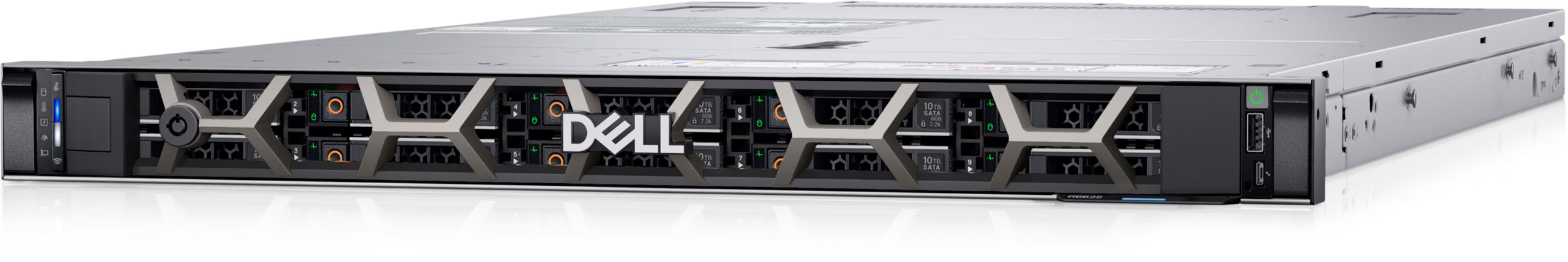

Сервер Dell PowerEdge R6625

Dell PowerEdge R6625: основные характеристики

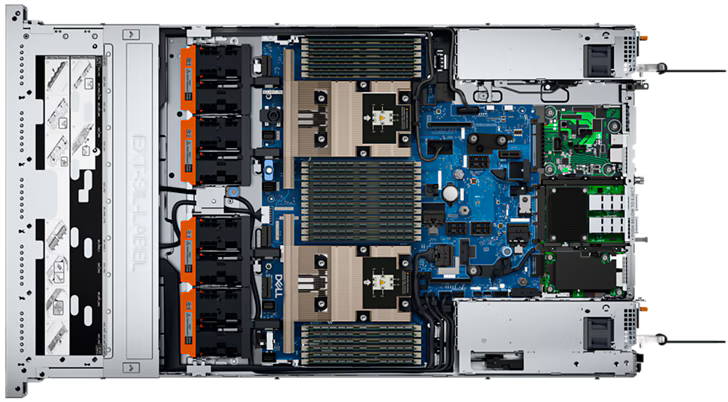

Dell PowerEdge R6625 - двухсокетный стоечный сервер в корпусе 1U. Платформа поддерживает установку до двух процессоров AMD EPYC серии 9004, относящихся к 4-му поколению, с количеством ядер до 128 на каждый процессор. Модели и количество установленных процессоров определяются выбранной комплектацией.

Оперативная память

Для оперативной памяти предусмотрено 24 слота DDR5 ECC RDIMM со скоростью до 4800 MT/s. Максимальный объём составляет до 3 ТБ при одном процессоре и до 6 ТБ при двух процессорах. Фактические объём, количество модулей и скорость памяти зависят от процессоров и комплектации сервера.

Модули памяти ёмкостью 256 ГБ не поддерживаются в исполнении с фронтальной корзиной 4LFF. Максимальный объём памяти необходимо проверять с учётом выбранного шасси и совместимых модулей.

Варианты дисковых корзин

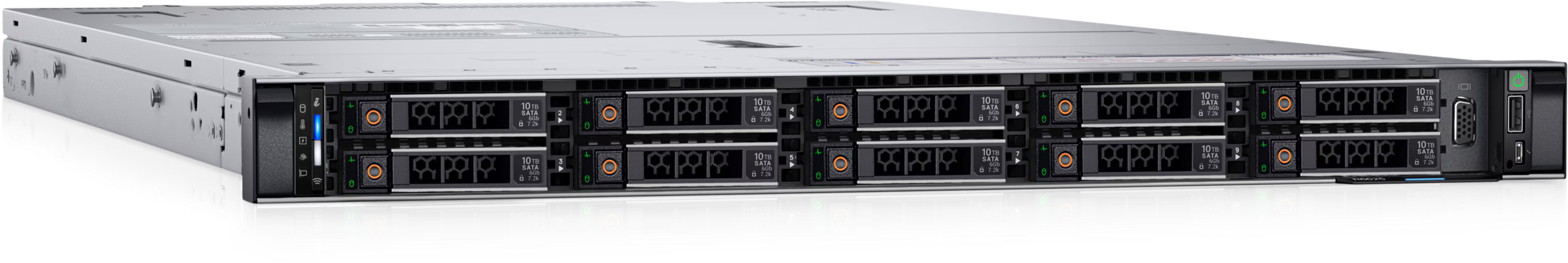

PowerEdge R6625 поддерживает несколько альтернативных исполнений фронтальной дисковой подсистемы:

Перечисленные варианты относятся к альтернативным исполнениям фронтальной дисковой подсистемы и не устанавливаются одновременно. Количество отсеков обозначает возможности выбранной корзины, а не число накопителей в комплекте поставки. Поддерживаемые интерфейсы накопителей определяются объединительной платой, контроллером и конфигурацией сервера.

В совместимых конфигурациях доступны альтернативные задние модули на 2 накопителя 2,5″ SAS/SATA либо на 2 накопителя E3.S NVMe. Возможность их установки зависит от фронтального шасси, райзеров и системы охлаждения. Фронтальные и задние дисковые позиции нельзя произвольно суммировать без проверки совместимости.

RAID-контроллеры и загрузочная подсистема

Для управления внутренней дисковой подсистемой платформа поддерживает контроллеры PERC H755, PERC H755N, PERC H965i и PERC H355, адаптеры HBA355i и HBA465i, а также программный RAID S160. Для подключения внешних систем хранения могут использоваться HBA355e, PERC H965e или HBA465e. Наличие контроллера, совместимые интерфейсы накопителей и доступные уровни RAID определяются конкретной комплектацией сервера.

В качестве отдельной загрузочной подсистемы может использоваться BOSS-N1 с аппаратным RAID для двух накопителей M.2 NVMe SSD. Наличие модуля BOSS-N1, накопителей и настроенного RAID определяется спецификацией товара.

Сетевые интерфейсы

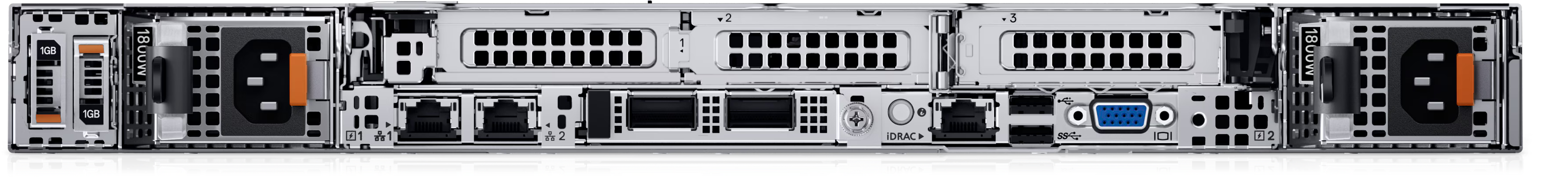

Для платформы доступны опциональная LOM-карта с 2 портами 1 GbE и сетевые адаптеры OCP 3.0 в конфигурациях 4 × 1 GbE, 2 × 10 GbE, 4 × 10 GbE, 2 × 25 GbE или 4 × 25 GbE. Возможна совместная установка LOM- и OCP-карт. Подключение OCP на системной плате ограничено интерфейсом PCIe x8. Фактическое количество портов, их скорость и наличие сетевых карт определяются комплектацией сервера.

Опциональная карта MIC предназначена для поддержки Dell DPU с сетевыми интерфейсами 2 × 25 GbE или 2 × 100 GbE. LOM-карта и MIC являются взаимоисключающими. Наличие MIC и DPU необходимо проверять по спецификации поставляемого сервера.

Удалённое управление и безопасность

Для удалённого администрирования используется контроллер iDRAC9. Средства Dell OpenManage и поддержка Redfish позволяют контролировать состояние сервера и интегрировать его в систему управления инфраструктурой. Доступный набор функций зависит от версии прошивки и установленной лицензии iDRAC.

Платформа поддерживает Secure Boot, криптографически подписанную прошивку и Silicon Root of Trust. Доступность отдельных средств защиты и управления зависит от установленного оборудования, версии прошивки и лицензии iDRAC.

Возможности расширения и поддержка ускорителей

Dell PowerEdge R6625 поддерживает установку до 3 плат расширения PCIe. Использование PCIe Gen4 или Gen5, форм-фактор плат и электрическая конфигурация слотов зависят от установленных райзеров. Слоты 2 и 3 доступны при установке второго процессора и соответствующих райзеров. Совместимость плат расширения также необходимо проверять с учётом дисковой конфигурации сервера.

В совместимых конфигурациях платформа поддерживает графические ускорители одинарной ширины мощностью до 75 Вт. Допустимые модели и количество устройств зависят от райзеров, дисковой подсистемы, блоков питания и системы охлаждения. Наличие ускорителей в поставке определяется спецификацией товара.

Система питания

Сервер поддерживает установку до 2 блоков питания. Для платформы доступны блоки мощностью 800 Вт класса Platinum, 1100 Вт класса Titanium, 1400 Вт класса Platinum или Titanium и 1800 Вт класса Titanium, а также блок постоянного тока мощностью 1100 Вт. Тип блоков, требования к входному напряжению и доступная выходная мощность зависят от выбранного исполнения. Резервирование обеспечивается при установке двух совместимых блоков питания в соответствующей конфигурации.

Размеры корпуса

Высота корпуса составляет 42,8 мм. Ширина с монтажными ушками - 482 мм, ширина самого корпуса - 434 мм. Для исполнения без фронтальных накопителей расстояние от монтажных ушек до задней стенки составляет 700,7 мм, а до ручек блоков питания - 736,29 мм. Для шасси с 4, 8 или 10 фронтальными накопителями эти размеры составляют соответственно 751,48 и 787,05 мм. Глубину исполнений с E3.S необходимо уточнять отдельно. Общий габарит по глубине зависит от исполнения, наличия лицевой панели и принятой точки измерения.

Особенности комплектации

Конкретные процессоры, объём оперативной памяти, дисковая корзина, задний дисковый модуль, накопители, RAID-контроллер, загрузочная подсистема BOSS-N1, сетевые карты, MIC, DPU, райзеры, платы расширения, графические ускорители, блоки питания и лицензия iDRAC определяются спецификацией поставляемого сервера.

Форм-фактор:

1U

Размеры:

42,8 x 482 x 822,89 мм

Процессоры:

1 или 2 процессора AMD EPYC 4-го поколения серии 9004, до 96 ядер на процессор.

Оперативная память:

 24 слота DDR5 DIMM, максимальный объём до 3 ТБ DDR5, с частотой 4800 MT/s

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина

до 4 дисков 3,5-дюймовых накопителей SAS/SATA (HDD/SSD)

до 10 дисков 2,5-дюймовых накопителей SAS/SATA/NVMe (HDD/SSD)

RAID контроллер:

Внутренний: PERC H965i, PERC H755, PERC H755N, PERC H355, HBA355i

Внешний: HBA355e

Программный: S160

Поддерживаемые GPU:

До 2x75 Вт одинарной высоты

Блоки питания:

800, 2400 Вт Platinum горячая замена, резервирование 1+1.

1800 Вт Titanium горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand 100, 200 Gb

FibreChannel 32, 64 Gb

Удалённое управление:

iDRAC
