Сервер Dell PowerEdge R6615

Dell PowerEdge R6615: основные характеристики

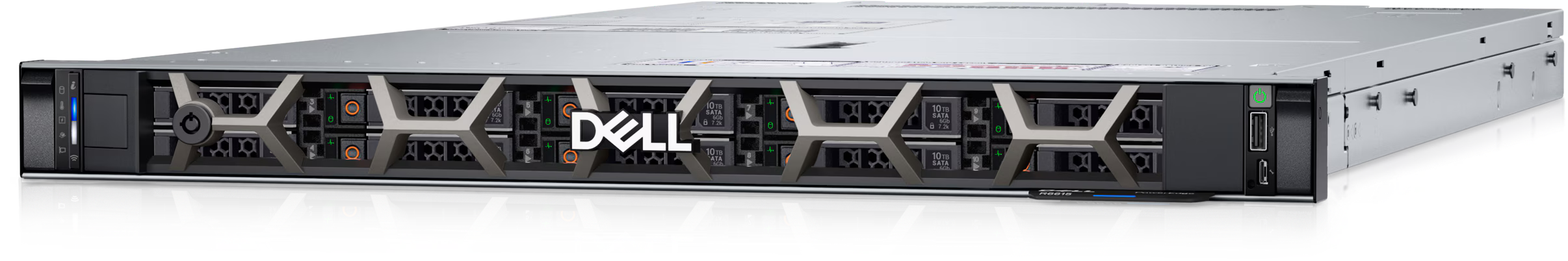

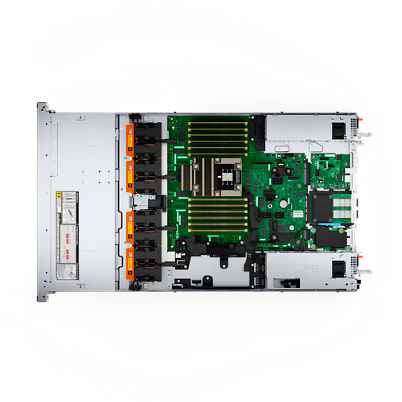

Dell PowerEdge R6615 — односокетный стоечный сервер в корпусе 1U. Платформа поддерживает один процессор AMD EPYC 4-го поколения с количеством ядер до 128. Модель установленного процессора и фактическое число ядер определяются выбранной комплектацией.

Оперативная память

Для оперативной памяти предусмотрено 12 слотов DDR5 DIMM со скоростью до 4800 MT/s. При использовании поддерживаемых модулей RDIMM максимальный объём памяти составляет до 3 ТБ. Фактические объём, количество модулей и скорость памяти зависят от процессора и комплектации сервера.

Варианты дисковых корзин

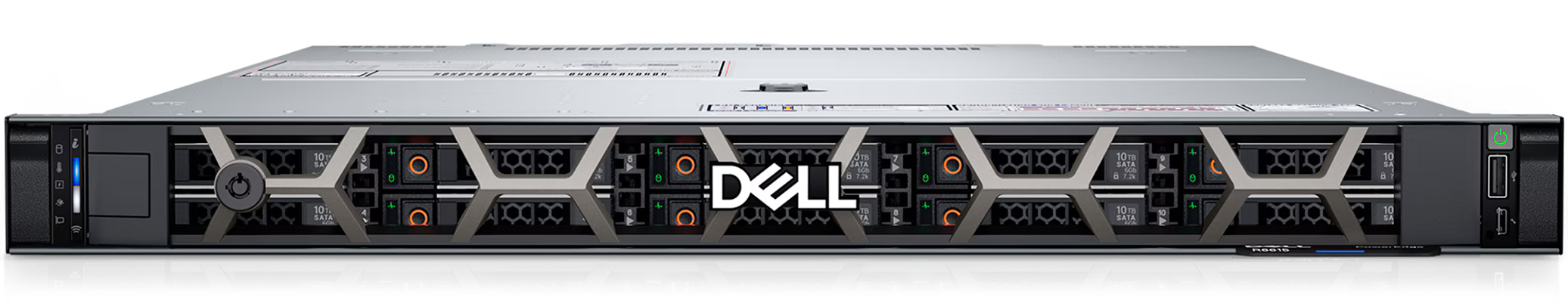

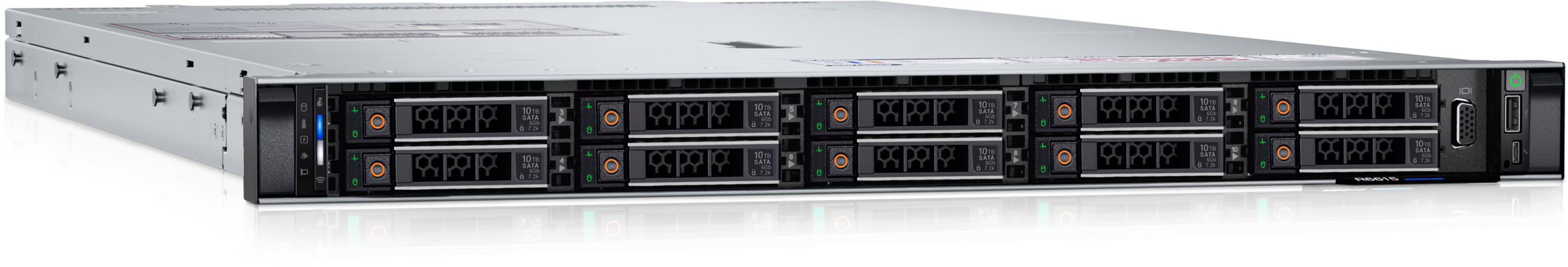

PowerEdge R6615 поддерживает несколько альтернативных исполнений фронтальной дисковой подсистемы:

Перечисленные варианты относятся к разным исполнениям шасси и не устанавливаются одновременно. Количество отсеков обозначает возможности выбранной корзины, а не число накопителей в комплекте поставки. Исполнения 4LFF, 8SFF и 10SFF поддерживают горячую замену накопителей в соответствующей конфигурации.

В совместимых конфигурациях сервер может оснащаться одним из альтернативных задних модулей: на 2 накопителя 2,5″ SAS/SATA с горячей заменой либо на 2 накопителя E3.S NVMe Gen5. Возможность установки заднего модуля зависит от фронтальной дисковой конфигурации, райзеров и других компонентов. Фактическое число и тип накопителей определяются спецификацией поставляемого сервера.

RAID-контроллеры и загрузочная подсистема

Для управления внутренней дисковой подсистемой платформа поддерживает контроллеры PERC H965i, PERC H755N, PERC H755 и PERC H355, адаптеры HBA355i и HBA465i, а также программный RAID S160. Для подключения внешних систем хранения могут использоваться HBA355e, HBA465e или PERC H965e. Наличие контроллера, совместимые интерфейсы накопителей и доступные уровни RAID определяются конкретной комплектацией сервера.

В качестве отдельной загрузочной подсистемы может использоваться BOSS-N1 с аппаратным RAID для двух накопителей M.2 NVMe SSD. Наличие модуля BOSS-N1, накопителей и настроенного RAID определяется спецификацией товара.

Сетевые интерфейсы

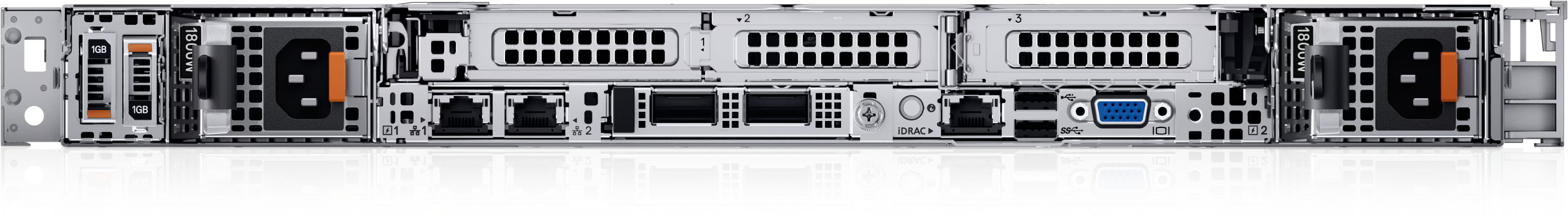

Для платформы доступны опциональная LOM-карта с 2 портами 1 GbE и сетевые адаптеры OCP 3.0 в конфигурациях 4 × 1 GbE, 2 × 10 GbE, 2 × 25 GbE, 4 × 25 GbE, 2 × 50 GbE или 2 × 100 GbE. Возможна совместная установка LOM- и OCP-карт, однако доступная для OCP ширина интерфейса на системной плате ограничена PCIe x8.

Опциональная карта MIC предназначена для поддержки Dell DPU с сетевыми интерфейсами 2 × 25 GbE или 2 × 100 GbE. LOM-карта и MIC являются взаимоисключающими. Фактическое наличие LOM, OCP, MIC, DPU и сетевых портов определяется комплектацией сервера.

Удалённое управление и безопасность

Для удалённого администрирования используется контроллер iDRAC9. Средства Dell OpenManage и поддержка Redfish позволяют контролировать состояние сервера и интегрировать его в систему управления инфраструктурой. Доступный набор функций зависит от версии прошивки и установленной лицензии iDRAC.

Платформа поддерживает Secure Boot, криптографически подписанную прошивку и Silicon Root of Trust. Доступность отдельных средств защиты и управления зависит от установленного оборудования, версии прошивки и лицензии iDRAC.

Возможности расширения и поддержка ускорителей

Dell PowerEdge R6615 поддерживает платы расширения PCIe Gen5. Количество доступных слотов, их форм-фактор и электрическая конфигурация зависят от райзеров, дисковой корзины, заднего модуля и других компонентов выбранного исполнения.

В совместимых конфигурациях платформа поддерживает низкопрофильные ускорители мощностью до 75 Вт и DPU. Допустимые модели и количество устройств зависят от райзеров, дисковой подсистемы, блоков питания и системы охлаждения, поэтому наличие и состав ускорителей необходимо проверять по спецификации поставляемого сервера.

Система питания

Сервер поддерживает установку до 2 блоков питания переменного или постоянного тока. Для платформы предусмотрены блоки смешанного режима мощностью 700 Вт класса Titanium, 800 Вт класса Platinum, 1100 Вт класса Titanium, 1400 Вт класса Platinum или Titanium и 1800 Вт класса Titanium. Блок мощностью 1800 Вт рассчитан на питание от сети 200–240 В переменного тока или 240 В постоянного тока. При входном напряжении 100–120 В блоки на 1100 и 1400 Вт обеспечивают мощность до 1050 Вт. Также доступен блок постоянного тока мощностью 1100 Вт для входного напряжения от −48 до −60 В. Резервирование обеспечивается при установке двух совместимых блоков питания.

Размеры корпуса

Высота корпуса составляет 42,8 мм. Ширина с монтажными ушками — 482 мм, ширина самого корпуса — 434 мм. Для исполнения без фронтальных накопителей расстояние от монтажных ушек до задней стенки составляет 700,7 мм, а до ручек блоков питания — 736,29 мм. Для шасси с 4, 8 или 10 фронтальными накопителями эти размеры составляют соответственно 751,48 и 787,05 мм. Глубина других исполнений зависит от дисковой конфигурации, наличия лицевой панели и принятой точки измерения.

Особенности комплектации

Конкретный процессор, объём оперативной памяти, дисковая корзина, задний дисковый модуль, накопители, RAID-контроллер, загрузочная подсистема BOSS-N1, сетевые карты, MIC, DPU, райзеры, платы расширения, ускорители, блоки питания и лицензия iDRAC определяются спецификацией поставляемого сервера.

Новый Dell PowerEdge R6615 — это однопроцессорный стоечный сервер высотой 1U. Разработанный как оптимальное вложение средств для вашего центра обработки данных, этот сервер обеспечивает производительность и гибкие возможности хранения данных с низкой задержкой в конфигурации с воздушным или прямым жидкостным охлаждением (DLC).

Форм-фактор:

1U

Размеры:

42,8 x 482 x 822.89 мм

Процессоры:

1 процессор AMD EPYC 4-го поколения серии 9004, до 96 ядер на процессор

Оперативная память:

 12 разъёмов для DDR5 DIMM, максимум — 768 ГБ RDIMM, скорость — до 4800 МТ/с.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина

- до 4 дисков 3,5" SAS/SATA

- до 10 дисков 2,5" SAS/SATA/NVMe

RAID контроллер:

Внутренние: PERC H965i, PERC H755, PERC H755N, HBA355i,

Внешние: HBA355e

Программные: S160

Поддерживаемые GPU:

До 3x75 Вт одинарной высоты

Блоки питания:

800, 1400, 2400 Вт Platinum горячая замена, резервирование 1+1.

700, 1100, 1800 Вт Titanium горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand 100, 200 Gb

FibreChannel 32, 64 Gb

Удалённое управление:

iDRAC
