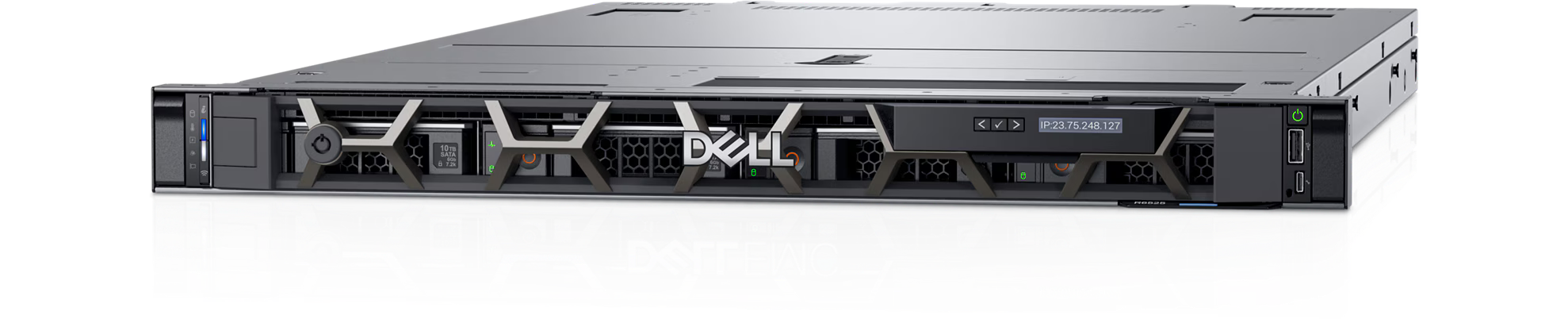

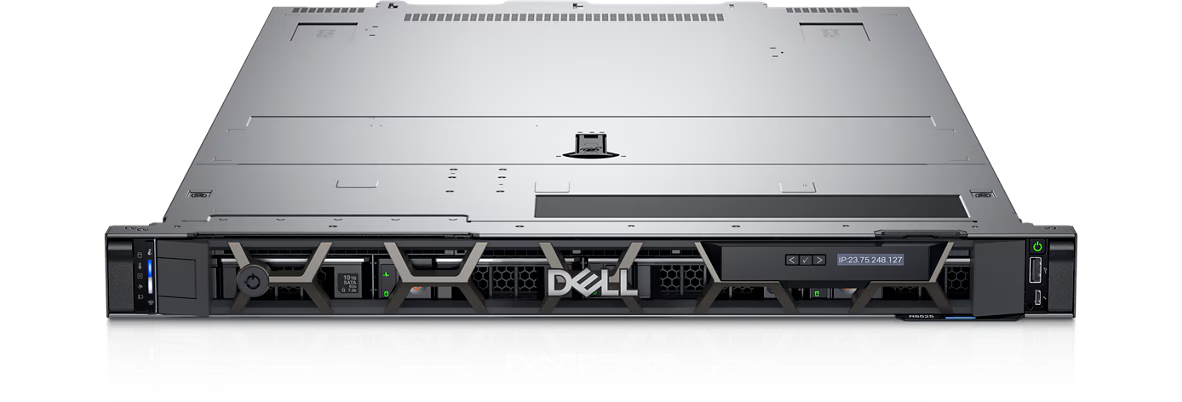

Сервер Dell PowerEdge R6525

Dell PowerEdge R6525: основные характеристики

Dell PowerEdge R6525 — двухсокетный стоечный сервер в корпусе 1U. Платформа поддерживает установку до двух процессоров AMD EPYC серий 7002 или 7003 с количеством ядер до 64 на каждый процессор. Модели и количество установленных процессоров определяются выбранной комплектацией.

Оперативная память

Для оперативной памяти предусмотрено 32 слота DDR4 DIMM со скоростью до 3200 MT/s. При использовании модулей RDIMM система поддерживает до 2 ТБ памяти, а при использовании LRDIMM — до 4 ТБ. Фактические объём, тип модулей и скорость памяти зависят от установленных процессоров и комплектации сервера.

Варианты дисковых корзин

PowerEdge R6525 может быть выполнен с одной из альтернативных конфигураций фронтальной дисковой подсистемы с накопителями горячей замены:

• 4LFF — до 4 накопителей 3,5″ SAS или SATA;
• 8SFF — до 8 накопителей 2,5″ SAS или SATA;

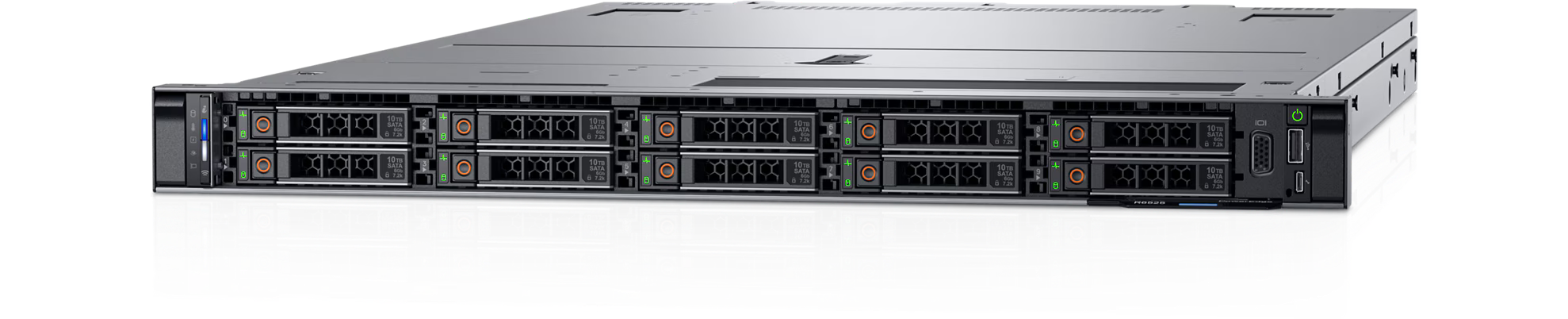

• 10SFF — до 10 накопителей 2,5″ SAS, SATA или NVMe в зависимости от типа объединительной платы.

Варианты 4LFF, 8SFF и 10SFF относятся к разным исполнениям шасси и не устанавливаются одновременно. Поддерживаемые интерфейсы накопителей зависят от выбранной корзины, объединительной платы и контроллера.

В совместимом исполнении сервер может дополнительно оснащаться задним модулем на 2 накопителя 2,5″ горячей замены. Максимальная конфигурация на 12 накопителей включает до 10 фронтальных и до 2 задних дисков. Поддерживаемые интерфейсы задних накопителей зависят от объединительной платы и общей конфигурации сервера.

RAID-контроллеры и загрузочная подсистема

Для управления внутренней дисковой подсистемой платформа поддерживает контроллеры PERC H755N, PERC H745 и PERC H345, адаптеры HBA345 и HBA355, а также программный RAID S150. Наличие контроллера, совместимые интерфейсы накопителей и доступные уровни RAID определяются конкретной комплектацией сервера.

Для подключения внешних систем хранения могут использоваться внешний адаптер SAS со скоростью 12 Гбит/с, контроллер PERC H840 или адаптер HBA355e. Наличие внешнего контроллера определяется спецификацией товара.

В качестве отдельной загрузочной подсистемы может использоваться BOSS-S1 или BOSS-S2 с аппаратным RAID для двух накопителей M.2 SSD. Одновременно устанавливается один из этих вариантов. Наличие модуля BOSS, накопителей и настроенного RAID определяется комплектацией сервера.

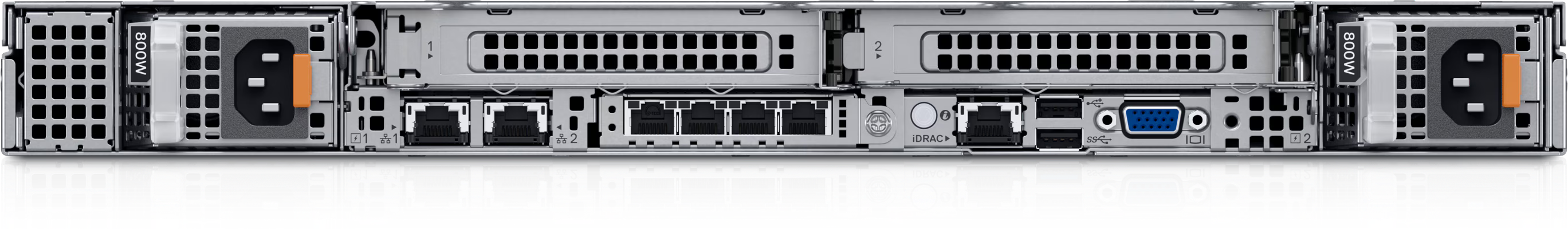

Сетевые интерфейсы

Платформа предусматривает 2 встроенных порта 1 GbE LOM. Для расширения сетевых возможностей опционально поддерживаются адаптеры OCP 3.0 с конфигурациями 4 × 1 GbE, 2 × 10 GbE, 2 × 25 GbE, 4 × 25 GbE, 2 × 50 GbE или 2 × 100 GbE. Фактическое количество портов, их скорость и наличие OCP-карты определяются комплектацией сервера.

Удалённое управление и безопасность

Для удалённого администрирования используется контроллер iDRAC9. Средства Dell OpenManage и поддержка Redfish позволяют контролировать состояние сервера и интегрировать его в систему управления инфраструктурой. Доступный набор функций зависит от версии прошивки и установленной лицензии iDRAC.

Платформа поддерживает Secure Boot, криптографически подписанную прошивку и Silicon Root of Trust. Доступность отдельных средств защиты и управления зависит от установленного оборудования, версии прошивки и лицензии iDRAC.

Возможности расширения и поддержка GPU

Dell PowerEdge R6525 поддерживает до 4 плат расширения PCIe Gen4. Количество доступных слотов, их форм-фактор и электрическая конфигурация зависят от установленных райзеров, числа процессоров, заднего дискового модуля и других компонентов.

В совместимых конфигурациях возможна установка до 2 графических ускорителей одинарной ширины. Количество и модели поддерживаемых GPU зависят от райзеров, блоков питания, системы охлаждения и дисковой конфигурации. Наличие графических ускорителей в поставке необходимо проверять отдельно.

Система питания

Сервер поддерживает установку до 2 блоков питания горячей замены. Для платформы доступны блоки смешанного режима мощностью 800 Вт класса Platinum, 1100 Вт класса Titanium и 1400 Вт класса Platinum, а также блок постоянного тока мощностью 1100 Вт для входного напряжения от −48 до −60 В. Резервирование обеспечивается при установке двух совместимых блоков питания.

Размеры корпуса

Высота корпуса составляет 42,8 мм. Ширина с монтажными ушками — 482 мм, ширина самого корпуса — 434 мм. Для исполнения 8SFF расстояние от монтажных ушек до задней стенки составляет 700,53 мм, а до ручек блоков питания — 736,27 мм. Для шасси 4LFF и 10SFF эти размеры составляют соответственно 751,48 и 787,05 мм. Общая глубина зависит от исполнения дисковой подсистемы, наличия лицевой панели и принятой точки измерения.

Особенности комплектации

Конкретные процессоры, тип и объём оперативной памяти, дисковая корзина, задний дисковый модуль, накопители, RAID-контроллер, загрузочная подсистема BOSS, сетевые адаптеры, райзеры, платы расширения, графические ускорители, блоки питания и лицензия iDRAC определяются спецификацией поставляемого сервера.

Форм-фактор:

1U

Размеры:

42,8 x 434 x 736,54 мм

Процессоры:

1 или 2 процессора AMD EPYC 7002/7003 до 64 ядер на сокет

Оперативная память:

 до 32 модулей DDR4 с частотой до 3200 МГц, до 2ТБ RDIMM, до 4 ТБ LRDIMM

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина

- до 12 дисков 2,5" SAS/SATA/NVMe

- до 4 дисков 3,5”

RAID контроллер:

Внутренний: PERC H755N, H840, H745, HBA345, H345,

HBA355

Внешний: PERC HBA355E

Программный: PERC S150

Поддерживаемые GPU:

До 2x75 Вт одинарной высоты, или 1х75 Вт одинарной высоты, 3x75 Вт одинарной высоты низкого профиля

Блоки питания:

800, 1400, 2400 Вт Platinum горячая замена, резервирование 1+1.

800, 1400 Вт Titanium горячая замена, резервирование 1+1.

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand 100, 200 Gb

FibreChannel 32, 64 Gb

Удалённое управление:

iDRAC
