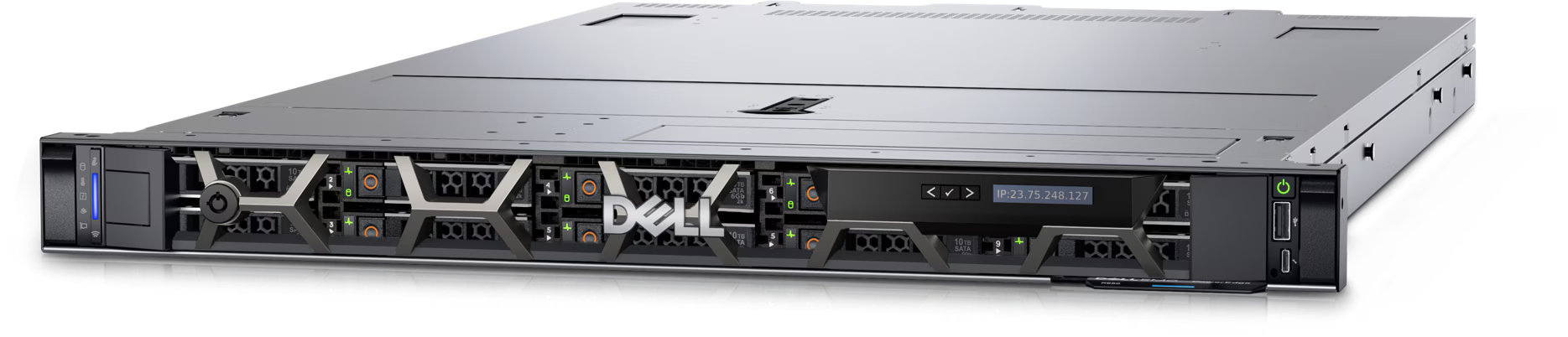

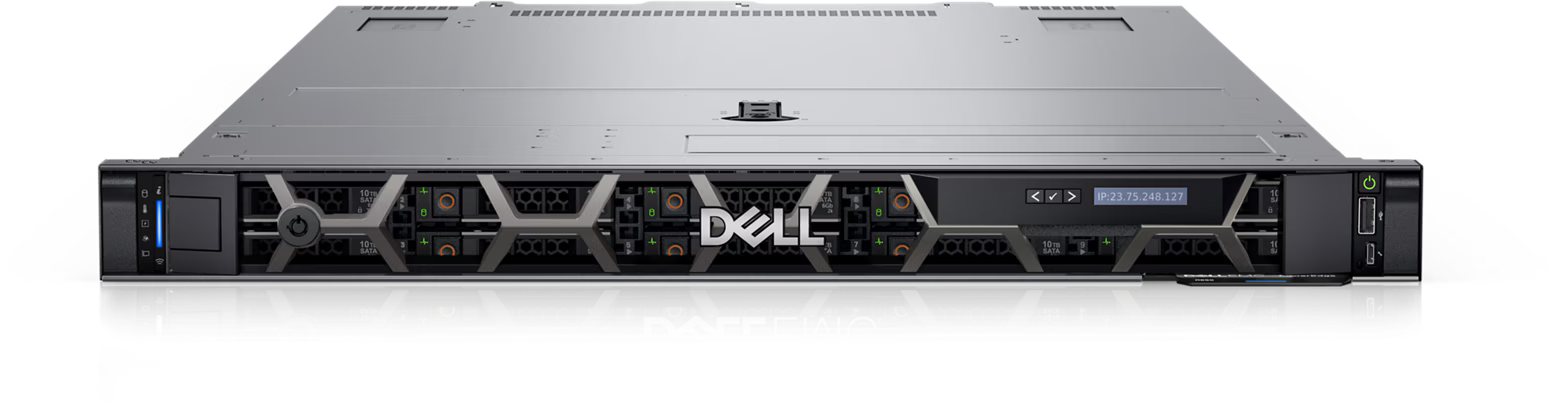

Сервер Dell PowerEdge R650

Dell PowerEdge R650: основные характеристики

Dell PowerEdge R650 — двухсокетный стоечный сервер в корпусе 1U. Платформа поддерживает установку до двух процессоров Intel Xeon Scalable 3-го поколения с количеством ядер до 40 на каждый процессор. Модели и количество установленных процессоров определяются выбранной комплектацией.

Оперативная память

Для оперативной памяти предусмотрено 32 слота DDR4 DIMM со скоростью до 3200 MT/s. При использовании модулей RDIMM система поддерживает до 2 ТБ памяти, а при использовании LRDIMM — до 8 ТБ. Фактические объём, тип модулей и скорость памяти зависят от установленных процессоров и комплектации сервера.

Варианты дисковых корзин

PowerEdge R650 может быть выполнен с одной из альтернативных конфигураций фронтальной дисковой подсистемы:

• 4LFF — до 4 накопителей 3,5″ SAS или SATA;
• 8SFF — до 8 накопителей 2,5″ SAS, SATA или NVMe в зависимости от типа объединительной платы;

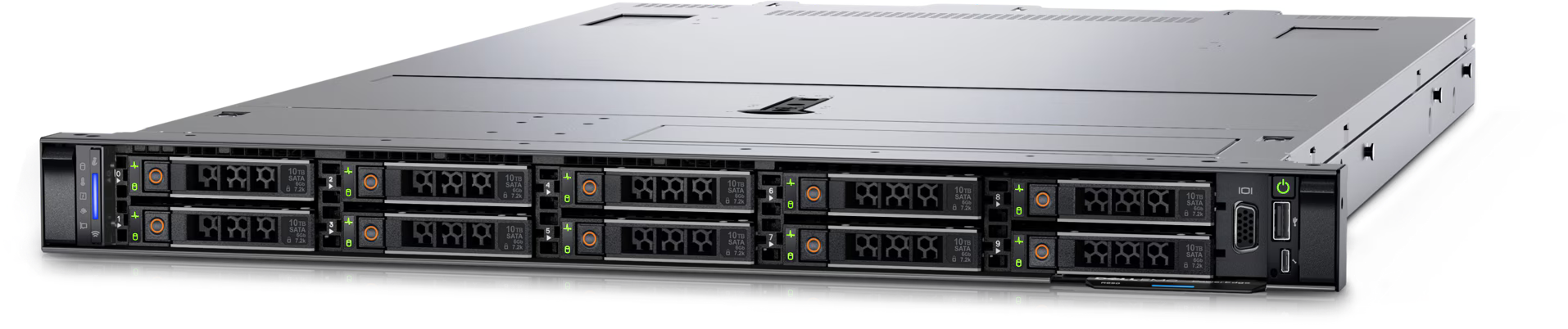

• 10SFF — до 10 накопителей 2,5″: 2 или 4 универсальных отсека могут поддерживать NVMe, остальные предназначены для SAS или SATA;
• 10SFF NVMe — до 10 фронтальных накопителей 2,5″ NVMe.

Варианты 4LFF, 8SFF и 10SFF относятся к разным исполнениям шасси и не устанавливаются одновременно. Поддерживаемые интерфейсы накопителей и возможность горячей замены зависят от выбранной корзины, объединительной платы и контроллера.

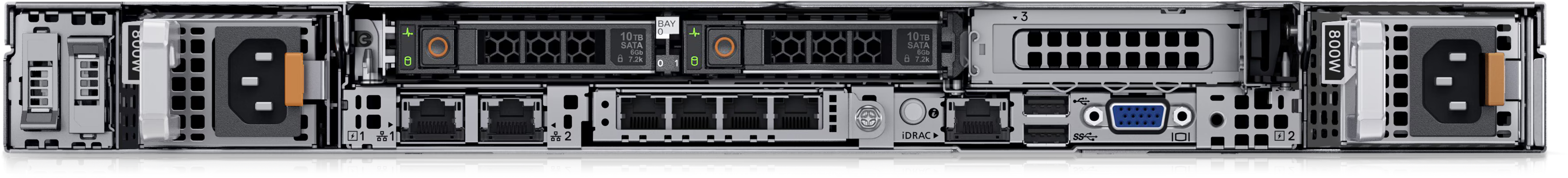

В совместимой конфигурации сервер может дополнительно оснащаться задним модулем на 2 накопителя 2,5″. Максимальная конфигурация с 12 NVMe предусматривает до 10 NVMe спереди и до 2 NVMe сзади и требует совместимых шасси, объединительной платы, райзеров и других компонентов.

RAID-контроллеры и загрузочная подсистема

Для управления внутренней дисковой подсистемой платформа поддерживает контроллеры PERC H345, PERC H355, PERC H745, PERC H755 и PERC H755N, адаптер HBA355i и программный RAID S150. Для подключения внешних систем хранения могут использоваться PERC H840 или HBA355e. Наличие контроллера и доступные уровни RAID определяются конкретной комплектацией сервера.

В качестве отдельной загрузочной подсистемы может использоваться BOSS-S1 или BOSS-S2 с аппаратным RAID для двух накопителей M.2 SATA SSD. Одновременно устанавливается один из этих вариантов. BOSS-S1 не поддерживает горячую замену M.2, тогда как BOSS-S2 предусматривает обслуживаемые снаружи накопители в поддерживаемой конфигурации. Наличие модуля, накопителей и настроенного RAID определяется спецификацией товара.

Сетевые интерфейсы

Платформа поддерживает LOM-карту с 2 портами 1 GbE и опциональные сетевые адаптеры OCP 3.0. Для OCP 3.0 доступны конфигурации 4 × 1 GbE, 2 × 10 GbE, 2 × 25 GbE, 4 × 25 GbE, 2 × 50 GbE или 2 × 100 GbE. Фактическое количество портов, их скорость и наличие сетевых карт определяются комплектацией сервера.

Удалённое управление и безопасность

Для удалённого администрирования используется контроллер iDRAC9. Средства Dell OpenManage и поддержка Redfish позволяют контролировать состояние сервера и интегрировать его в систему управления инфраструктурой. Доступный набор функций зависит от версии прошивки и установленной лицензии iDRAC.

Платформа поддерживает Secure Boot, криптографически подписанную прошивку и Silicon Root of Trust. Доступность отдельных средств защиты и управления зависит от установленного оборудования, версии прошивки и лицензии iDRAC.

Возможности расширения и поддержка GPU

Dell PowerEdge R650 поддерживает до 3 слотов расширения PCIe Gen4. Количество слотов, их форм-фактор и доступность зависят от установленного райзера, числа процессоров, заднего дискового модуля и других компонентов конфигурации.

В поддерживаемых конфигурациях возможна установка до 3 графических ускорителей одинарной ширины мощностью до 75 Вт каждый. Количество и модели совместимых GPU зависят от райзеров, блоков питания, системы охлаждения и дисковой конфигурации; наличие графических ускорителей в поставке необходимо проверять отдельно.

Система питания

Сервер поддерживает установку до 2 блоков питания. Для платформы доступны блоки смешанного режима мощностью 800 Вт класса Platinum, 1100 Вт класса Titanium, 1400 Вт класса Platinum и 1800 Вт класса Titanium. При входном напряжении 100–120 В блоки на 1100 и 1400 Вт обеспечивают до 1050 Вт, а модель на 1800 Вт рассчитана только на 200–240 В. Также поддерживается блок постоянного тока мощностью 1100 Вт для входного напряжения от −48 до −60 В. Резервирование обеспечивается при установке двух совместимых блоков питания.

Размеры корпуса

Высота корпуса составляет 42,8 мм. Ширина с монтажными ушками — 482 мм, ширина самого корпуса — 434 мм. Для исполнения с 8 накопителями расстояние от монтажных ушек до задней стенки составляет 700,7 мм, а до ручек блоков питания — 736,27 мм. Для шасси с 4 или 10 накопителями эти размеры составляют соответственно 751,48 и 787,05 мм.

Особенности комплектации

Конкретные процессоры, тип и объём оперативной памяти, дисковая корзина, задний дисковый модуль, накопители, RAID-контроллер, загрузочная подсистема BOSS, сетевые адаптеры, райзеры, платы расширения, графические ускорители, блоки питания и лицензия iDRAC определяются спецификацией поставляемого сервера.

·         Центры обработки данных, вплоть до наиболее масштабных, взаимодействующих с крупными информационными массивами, хранящие огромные объемы данных, нуждающихся в функции виртуализации.

·         Коммерческие структуры, вне зависимости от направления и масштаба. На устройствах можно хранить базы данных, использовать их для упрощения ведения бухгалтерского учета, ускорения обработки вновь поступающих заказов.

·         Интернет. Размещение сайтов, вплоть до огромных информационных ресурсов и крупных интернет-магазинов, нуждающихся в значительных объемах памяти и вычислительных мощностях.

·         Научно-исследовательские центры, лаборатории. Автоматизация расчетов, создание моделей.

·         Медицина. Хранение медицинских карт, результатов диагностических исследований, ведение историй болезни.

Форм-фактор:

1U

Размеры:

42,8 x 482 x 809 мм

Процессоры:

1 или 2 процессора Intel Xeon Scalable третьего поколения, до 40 ядер на процессор

Оперативная память:

До 32 модулей DDR4 DIMM с частотой до2933 MT/s

Максимально поддерживаемый объем 2ТБ RDIMM, 4ТБ LRDIMM.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина

- до 4 дисков 3,5" SAS/SATA

- до 8 дисков 2,5" SAS/SATA/NVMe

RAID контроллеры:

Внутренние: PERC H745, H345, HBA355I, H755, H755N

Внешние: PERC H840, HBA355E

Программный: RAID-массив: S150

Поддерживаемые GPU:

До трех графических карт одинарной ширины, 75 Вт

Блоки питания:

800, 1400 Вт Platinum горячая замена, резервирование 1+1

1100 Вт Titanium, горячая замена, резервирование 1+1

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand: 100, 200 Gb

FibreChannel: 32, 64 Gb

Удалённое управление:

iDRAC
