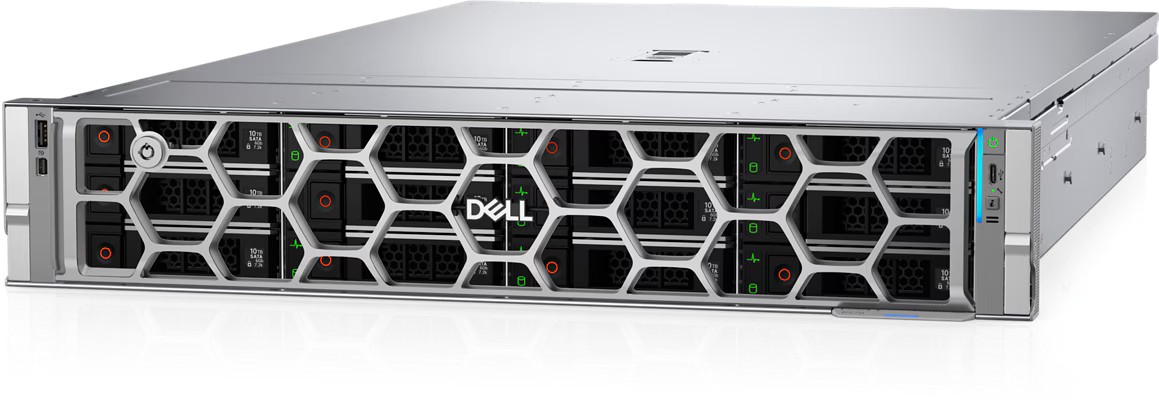

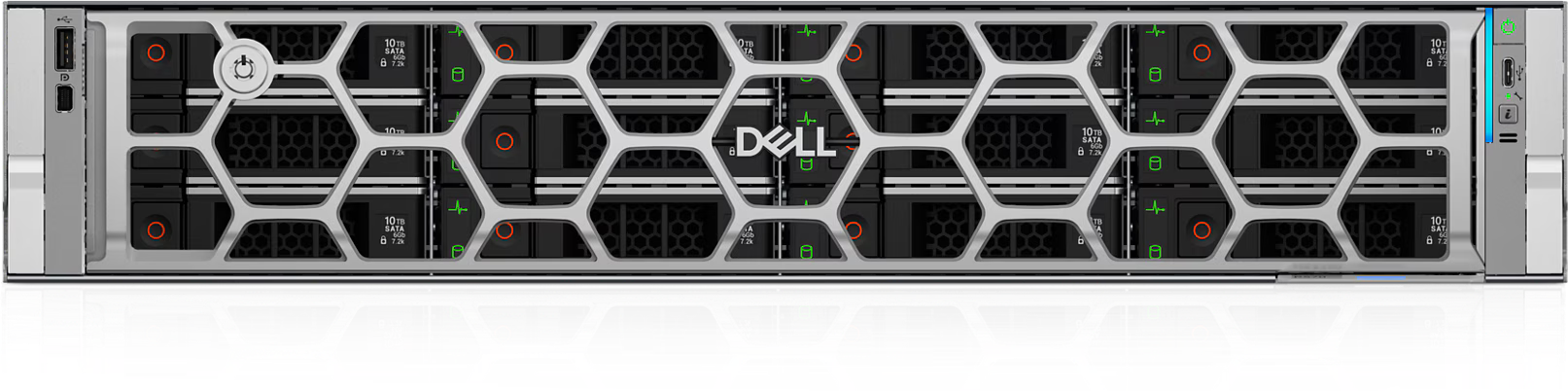

Сервер Dell PowerEdge R570

Dell PowerEdge R570: основные характеристики

Dell PowerEdge R570 - односокетный сервер форм-фактора 2U на процессорах Intel Xeon 6. Платформа сочетает вычислительную плотность одного сокета с широкими возможностями хранения данных и расширения. Сервер Dell PowerEdge R570 можно сконфигурировать для виртуализации средней плотности, VDI, масштабируемых баз данных, программно определяемого хранилища и корпоративных приложений.

R570 относится к 17-му поколению PowerEdge. Его производительность, энергопотребление и доступная дисковая ёмкость зависят от установленного процессора, памяти, накопителей и ускорителей. Заявления об экономии или превосходстве требуют сравнения конкретных конфигураций и поэтому не используются как безусловные характеристики товара.

Когда стоит выбрать Dell PowerEdge R570

PowerEdge R570 стоит рассматривать, когда нужен производительный сервер 1P без затрат на двухпроцессорную платформу, но с корпусом 2U и высокой ёмкостью локального хранения. Такая архитектура подходит для консолидации нагрузок на одном сокете, частных облаков, филиальной инфраструктуры, VDI и SDS. Для приложений, лицензируемых по числу сокетов или ядер, итоговую конфигурацию следует рассчитывать отдельно.

Процессор и оперативная память

Сервер поддерживает один процессор Intel Xeon 6 E-core с количеством ядер до 144 либо один Intel Xeon 6 P-core с количеством ядер до 86 при использовании опции R1S. Это альтернативные семейства CPU. E-core ориентированы на высокую плотность параллельных задач, а P-core - на нагрузки, для которых важны производительность отдельного ядра и расширенные варианты памяти.

На системной плате предусмотрено 16 слотов DDR5 RDIMM с ECC. Для E-core максимальный объём составляет до 1 ТБ, для P-core - до 4 ТБ. Скорость до 6400 MT/s доступна при одном модуле на канал, а при двух модулях на канал - до 5200 MT/s. Максимальные 4 ТБ требуют 16 модулей по 256 ГБ, поэтому объём 4 ТБ и скорость 6400 MT/s одновременно недоступны.

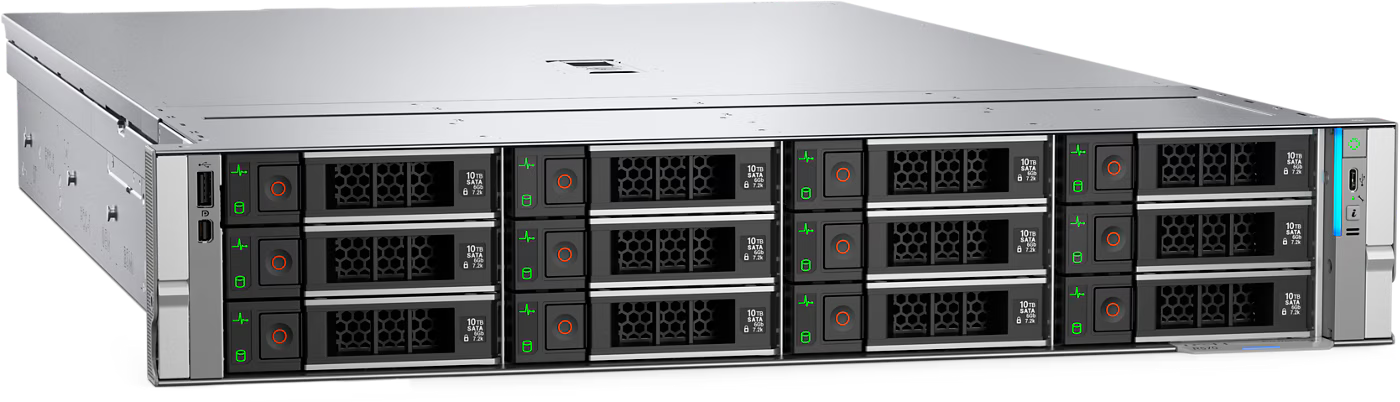

Варианты корпуса и дисковых корзин

Дисковая подсистема PowerEdge R570 представлена несколькими альтернативными вариантами:

Варианты таблицы не суммируются, кроме прямо указанного сочетания 12 LFF + 4 задних E3.S. Количество отсеков не означает наличие дисков в комплекте. При подборе согласуются формат корзины, модели накопителей, NVMe Direct или аппаратный RAID, полезная ёмкость и допустимая компоновка. Фиксированный максимум в терабайтах быстро меняется вместе с доступными HDD и SSD и не является универсальной характеристикой платформы.

Как выбрать процессор, память, RAID и накопители

Для задач с большим числом параллельных потоков можно рассматривать Intel Xeon 6 E-core, а для приложений, чувствительных к производительности ядра и объёму памяти, - P-core. При выборе памяти важно учитывать не только объём, но и число модулей на канал: конфигурация на 6400 MT/s отличается от максимальной по ёмкости.

Для внутренних накопителей доступны PERC H365i и H965i в вариантах Front DC-MHS или адаптера. Внешнее подключение поддерживают PERC H965e и HBA465e. Программный RAID для R570 в актуальной документации Dell не заявлен. Опциональный BOSS-N1 DC-MHS либо M.2 Interposer позволяет выделить загрузочную подсистему на M.2 NVMe; точная поддержка RAID зависит от выбранного варианта.

SATA подходит для ёмких локальных хранилищ, а EDSFF E3.S NVMe Gen5 - для задач с высокими требованиями к задержке и пропускной способности. RAID-контроллер выбирается вместе с корзиной и дисками: наличие NVMe в перечне платформы не означает поддержку аппаратного RAID для каждого исполнения.

Рекомендуемые конфигурации Dell PowerEdge R570 по задачам

Для виртуализации средней плотности обычно важны баланс числа ядер, объёма памяти и отказоустойчивого массива. Для масштабируемой базы данных приоритет могут получить P-core, NVMe и достаточный объём RDIMM. Для программно определяемого хранилища или файлового сервера ключевыми становятся число отсеков, полезная ёмкость, сетевые интерфейсы и схема защиты данных. Конфигуратор Dell PowerEdge R570 следует использовать как основу подбора сервера под нагрузку и бюджет, а не как обещание совместимости всех максимальных опций одновременно.

Сеть и возможности расширения

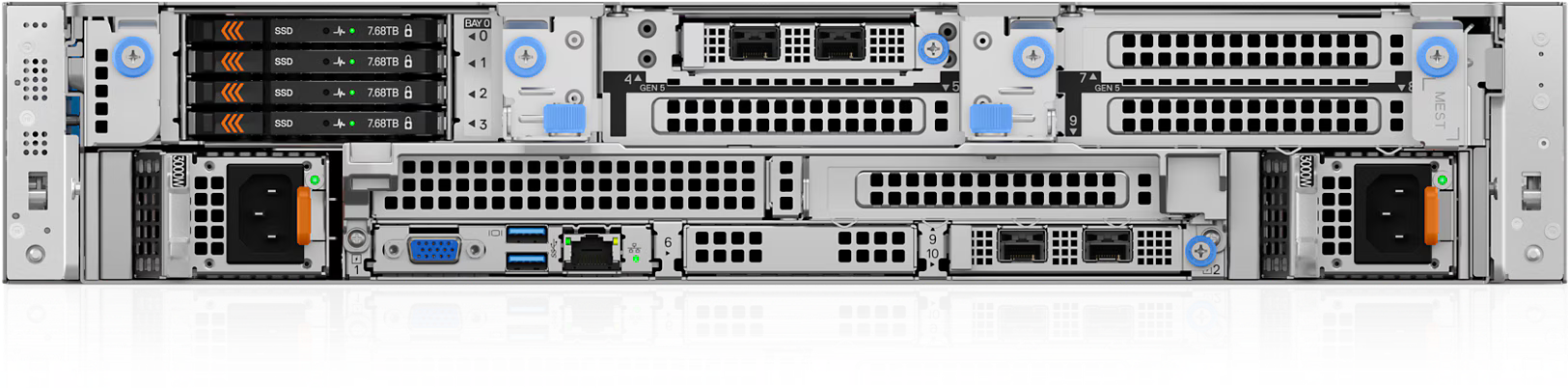

Платформа поддерживает до двух сетевых карт OCP NIC 3.0. Среди вариантов Dell - 4 × 1 GbE, 2 × 10 GbE, 4 × 10 GbE, 2 × 25 GbE, 4 × 25 GbE и 2 × 100 GbE. Отдельный порт 1 GbE предназначен для управления. Размещение OCP спереди или сзади зависит от исполнения ввода-вывода.

Для Fibre Channel или InfiniBand требуются отдельные совместимые адаптеры PCIe. Их скорости нельзя считать встроенными сетевыми интерфейсами R570 без указания конкретных карт. Число доступных слотов PCIe Gen5, OCP и возможность совместной установки адаптеров зависят от райзеров и варианта Front I/O или Rear I/O.

Поддержка графических ускорителей

Для GPU-ускорения в совместимых конфигурациях предусмотрены до четырёх NVIDIA L4 24 ГБ мощностью 72 Вт, до трёх NVIDIA L40S 48 ГБ мощностью 350 Вт либо до трёх NVIDIA H100 NVL 94 ГБ мощностью 400 Вт. Это альтернативные варианты. Модели GPU, их количество, райзеры, блоки питания и охлаждение подбираются как единая конфигурация.

Управление, безопасность и обслуживание

Контроллер iDRAC10 обеспечивает удалённое управление сервером, мониторинг компонентов и выполнение сервисных операций. Для автоматизации предусмотрен iDRAC RESTful API с Redfish, а для централизованной работы может использоваться OpenManage Enterprise. Набор функций зависит от лицензии и версии прошивки.

Платформа поддерживает Secure Boot, Silicon Root of Trust, криптографически подписанную прошивку и TPM 2.0. Фронтальный ввод-вывод может упростить обслуживание в конфигурациях Cold Aisle, но влияет на дисковую подсистему, райзеры и габариты.

Блоки питания и охлаждение

R570 поддерживает до двух блоков питания с горячей заменой. Среди вариантов - 800 и 1100 Вт классов Platinum или Titanium, а также 1500 и 1800 Вт класса Titanium. Доступны специальные варианты на 1400 Вт для сети -48 В постоянного тока и 1500 Вт для 277 В переменного тока или 336 В постоянного тока. Резервирование 1+1 требует совместимой пары и достаточной мощности каждого блока для выбранной нагрузки.

При входном напряжении 100-120 В блоки на 1100, 1500 и 1800 Вт могут быть ограничены мощностью 1050 Вт. Поэтому артикул PSU, входное питание и расчёт потребления необходимо проверять для конкретной комплектации.

Размеры корпуса

Высота сервера составляет 86,8 мм, ширина с монтажными ушками - 482 мм, ширина корпуса - 434 мм. Для обычных конфигураций Rear I/O глубина до ручек блоков питания составляет 801,49 мм без лицевой панели и 802,38 мм с панелью. Для Front I/O глубина без панели составляет 814,5 мм; лицевая панель в этом исполнении не поддерживается. При подборе стойки учитываются направляющие и пространство для кабелей.

Кому подойдёт Dell PowerEdge R570

Dell PowerEdge R570 подойдёт компаниям, которым нужны корпус 2U, один процессор, высокая дисковая плотность и современное удалённое управление. Платформа может использоваться в корпоративных ЦОД, частных облаках и филиалах для виртуализации, VDI, SDS и баз данных. Точная комплектация определяется требованиями к производительности, хранению, сети и отказоустойчивости.

Комплектация Dell PowerEdge R570

Процессор, установленная память, дисковая корзина и накопители, PERC или HBA, загрузочная подсистема, сетевые адаптеры, GPU, блоки питания, райзеры и лицензия iDRAC определяются спецификацией товара. Максимальные параметры описывают возможности платформы и не означают включение всех опций в один сервер.

Форм-фактор:

2U

Размеры:

86,8 x 482 x 801,49 мм

Процессоры:

1 процессор Intel Xeon 6 E- core с поддержкой до 144 ядер на процессор или

1 процессор Intel Xeon 6 P-core с поддержкой до 86 ядер с опцией R1S

Оперативная память:

До 16 модулей DDR5 DIMM с частотой до 6400 MT/s

Максимально поддерживаемый объем 4ТБ.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина

- до 32 дисков EDSFF E3.S Gen5 NVMe SSD

- до 8 дисков 3,5” SAS, SATA

- до 8 дисков 2,5” NVME SSD

- до 24 дисков 2,5” SAS, SATA

RAID контроллеры:

внутренние PERC H965i DC-MHS

внешние PERC HBA355e, H965e

программный RAID: S150

Поддерживаемые GPU:

До 3 карт 400 Вт двойной высоты или до 4 карт 75 Вт одинарной высоты

Блоки питания:

800, 1000, 1500 Вт Platinum горячая замена, резервирование 1+1

1500 Вт Titanium, горячая замена, резервирование 1+1

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand: 100, 200 Gb

FibreChannel: 32, 64 Gb

Удалённое управление:

iDRAC
