Сервер Dell PowerEdge R470

Dell PowerEdge R470: основные характеристики

Dell PowerEdge R470 - компактный однопроцессорный стоечный сервер 1U на базе Intel Xeon 6. Платформа поддерживает 16 слотов DDR5 RDIMM и конфигурации до 16 EDSFF E3.S NVMe, сочетая высокую плотность установки с выбором процессоров E-core или P-core.

Сервер Dell PowerEdge R470 относится к 17-му поколению PowerEdge и рассчитан на облачные и прикладные сервисы, виртуализацию, масштабируемые базы данных, периферийные вычисления и программно определяемое хранилище. Производительность и энергопотребление зависят от установленного процессора, памяти, накопителей и адаптеров.

Когда стоит выбрать Dell PowerEdge R470

PowerEdge R470 можно рассматривать для центра обработки данных, где важны корпус 1U, один процессор и плотное размещение вычислительных ресурсов. Это вариант для проектов, которым не требуется двухпроцессорная платформа, но нужны современные интерфейсы хранения, удалённое управление и возможность подобрать конфигурацию под конкретную нагрузку.

Процессор и оперативная память

R470 поддерживает один процессор Intel Xeon 6 E-core с количеством ядер до 144 либо один Intel Xeon 6 P-core с количеством ядер до 86 при наличии опции R1S. Это альтернативные семейства CPU: E-core подходят для плотных параллельных нагрузок, а P-core можно рассматривать для приложений, чувствительных к производительности отдельного ядра и объёму памяти.

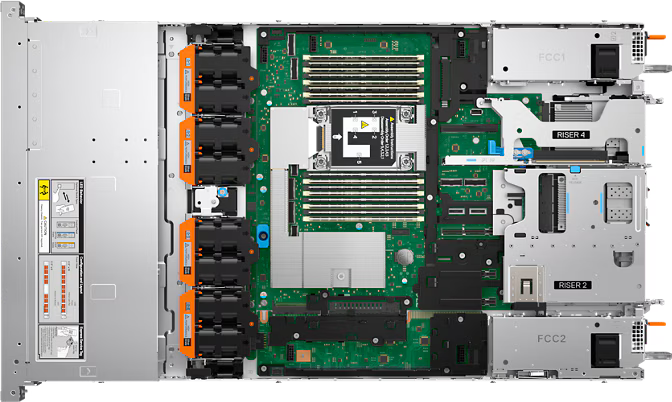

На системной плате предусмотрено 16 слотов DDR5 RDIMM с ECC. С процессором E-core поддерживается до 1 ТБ памяти, с P-core - до 4 ТБ. Скорость до 6400 MT/s доступна при одном модуле на канал, а при двух модулях на канал - до 5200 MT/s. Максимальные 4 ТБ требуют 16 модулей по 256 ГБ, поэтому максимальный объём и скорость 6400 MT/s одновременно недоступны.

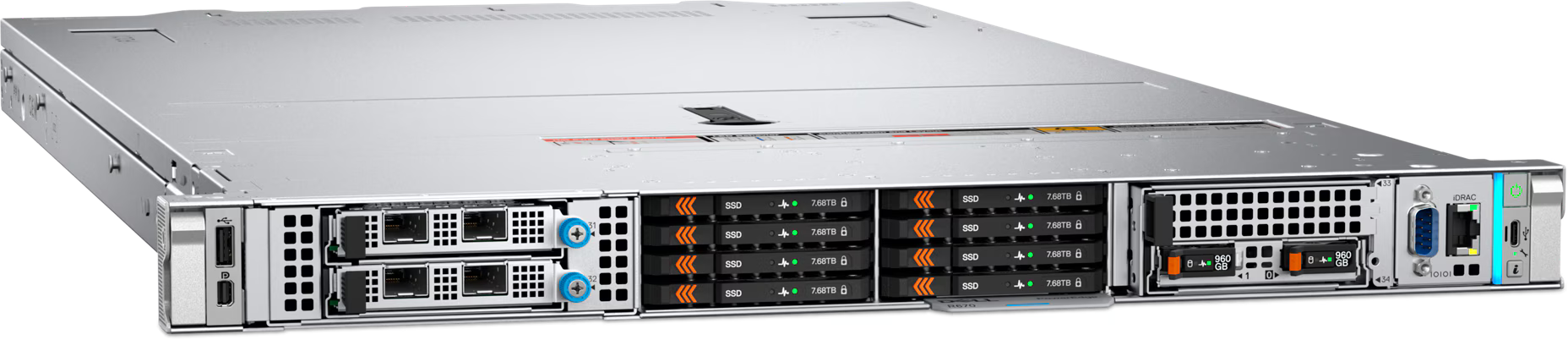

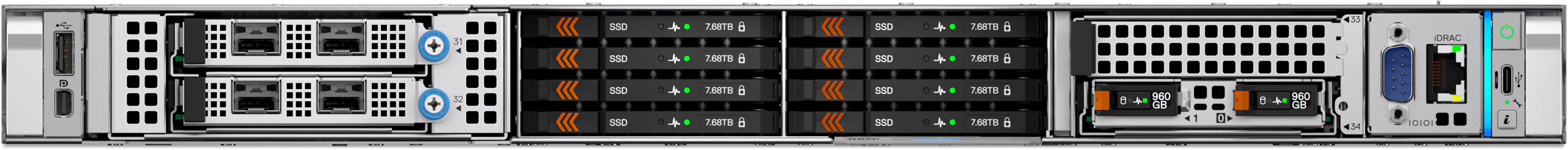

Варианты корпуса и дисковых корзин

Дисковая подсистема Dell PowerEdge R470 представлена альтернативными заводскими исполнениями:

Строки таблицы описывают альтернативные варианты и не суммируются. Сочетание 4 LFF + 2 задних E3.S уже представлено как единое документированное исполнение. Количество отсеков не означает наличие накопителей в поставке. Перед заказом согласуются backplane, тип и число дисков, поддержка горячей замены, прямое подключение NVMe или аппаратный RAID.

Как выбрать процессор, память, RAID и накопители

Для большого числа параллельных потоков можно рассматривать Xeon 6 E-core, а для задач с требованиями к производительности ядра и объёму памяти - Xeon 6 P-core. При выборе RDIMM учитываются ограничения выбранного CPU, одинаковые артикулы модулей и число DIMM на канал.

Для внутренних дисков доступны PERC H365i и H965i в исполнении Front DC-MHS или в виде адаптера. Внешнее подключение поддерживают PERC H965e и HBA465e, однако их региональная доступность требует проверки. Программный RAID для R470 в актуальной документации Dell не заявлен.

Для отдельной загрузочной подсистемы доступны BOSS-N1 DC-MHS либо M.2 Interposer с установкой до двух M.2 NVMe SSD. Конкретные варианты RAID и совместимость загрузочных накопителей определяются выбранным модулем и спецификацией заказа.

Рекомендуемые конфигурации Dell PowerEdge R470 по задачам

Для виртуализации важны баланс числа ядер, памяти и отказоустойчивого массива. Для масштабируемой базы данных можно сделать акцент на P-core, RDIMM и NVMe. Для web-сервисов, микросервисов и периферийных вычислений приоритетами могут быть плотность 1U, сетевые интерфейсы и резервирование питания. Конфигурацию R470 следует подбирать под профиль нагрузки и лицензирования, не объединяя все максимальные опции платформы в один сервер.

Сеть и возможности расширения

R470 поддерживает до двух опциональных сетевых карт OCP NIC 3.0 с размещением спереди или сзади в зависимости от исполнения I/O. В актуальной таблице Dell указаны варианты 2 × 25 GbE, 4 × 25 GbE и 2 × 100 GbE. Отдельный интерфейс 1 GbE предназначен для управления сервером.

Для расширения предусмотрено до двух слотов PCIe Gen5 с разъёмами x16. Карты полной или низкопрофильной высоты, OCP, BOSS-N1 и другие устройства зависят от райзеров и компоновки Front I/O или Rear I/O. InfiniBand, Fibre Channel и 10 GbE нельзя считать установленными интерфейсами без указания конкретных совместимых адаптеров.

Поддержка графических ускорителей

В совместимых конфигурациях Dell PowerEdge R470 поддерживает до четырёх ускорителей NVIDIA L4 с 24 ГБ памяти и мощностью 72 Вт каждый. Доступны варианты Low Profile или Full Height. Возможность установки GPU определяется дисковой корзиной, райзерами, TDP процессора, блоками питания и охлаждением, поэтому максимальное число ускорителей совместимо не со всеми вариантами хранения.

Управление, безопасность и обслуживание

Контроллер iDRAC10 обеспечивает удалённое управление сервером, мониторинг компонентов и выполнение сервисных операций. Для автоматизации доступен RESTful API с Redfish, а набор функций зависит от лицензии iDRAC и версии прошивки. Размещение портов управления связано с выбранным вариантом Front I/O или Rear I/O.

Блоки питания и охлаждение

Платформа поддерживает до двух блоков питания с горячей заменой. Доступны модели 800 и 1100 Вт классов Platinum или Titanium, 1500 Вт класса Titanium, вариант 1400 Вт Titanium для сети -48 В постоянного тока и вариант 1500 Вт Titanium для 277 В переменного или 336 В постоянного тока. Резервирование 1+1 требует совместимой пары и достаточной мощности каждого блока.

При входном напряжении 100-120 В блок питания 1500 Вт mixed-mode ограничивается выходной мощностью 1050 Вт. Требования к вентиляторам и температурные ограничения зависят от процессора, GPU, накопителей и расположения I/O.

Размеры корпуса

Высота сервера составляет 42,8 мм, ширина с монтажными ушками - 482 мм, ширина корпуса - 434 мм. Dell указывает общую глубину 815,14 мм для Rear I/O без лицевой панели, 816,92 мм с панелью и 829,44 мм для Front I/O без панели. В таблице размеров также приведены 750,57 мм от монтажных ушек до задней стенки и 786,141 мм до ручек блоков питания. При подборе стойки нужно учитывать методику измерения, направляющие и запас для кабелей.

Кому подойдёт Dell PowerEdge R470

Dell PowerEdge R470 подойдёт компаниям, которым нужен компактный однопроцессорный сервер 1U для плотного размещения вычислительных ресурсов. Платформу можно сконфигурировать для виртуализации, web- и прикладных сервисов, масштабируемых баз данных, периферийной инфраструктуры или программно определяемого хранилища.

Комплектация Dell PowerEdge R470

Процессор, память, дисковая корзина, накопители, PERC или HBA, загрузочный модуль, сетевые адаптеры, GPU, блоки питания, райзеры, лицензия iDRAC и аксессуары определяются спецификацией конкретного SKU. Максимальные значения описывают возможности платформы и не означают одновременное наличие всех компонентов.

Форм-фактор:

1U

Размеры:

42,8 x 482 x 829,44 мм

Процессоры:

1 процессор Intel Xeon 6 E- core с поддержкой до 144 ядер на процессор или

1 процессор Intel Xeon 6 P-core с поддержкой до 86 ядер с опцией R1S

Оперативная память:

До 16 модулей DDR5 DIMM с частотой до 6400 MT/s

Максимально поддерживаемый объем 4ТБ.

Типы шасси (дисковые корзины):

Передняя (фронтальная) корзина

- до 8 дисков EDSFF E3.S Gen5 NVMe SSD

- до 8 дисков SAS, SATA or NVMe SSD

RAID контроллеры:

внутренние PERC H965i DC-MHS

внешние PERC HBA355e, H965e

программный RAID: S150

Поддерживаемые GPU:

До 2-х ускорителей одинарной ширины мощностью 75 Вт

Блоки питания:

800 Вт Platinum горячая замена, резервирование 1+1

1500 Вт Titanium, горячая замена, резервирование 1+1

Сетевые подключения:

Ethernet: 1, 10, 25, 100 Gb

InfiniBand: 100, 200 Gb

FibreChannel: 32, 64 Gb

Удалённое управление:

iDRAC
